DB0DRI-analog (FM):
Aktuelle Parameter (DB0DRI):
| TX: | 438.5875 MHz |
| RX1: | 430.9875 MHz |
| RX2: | - |
| Status: | aktiv |
| Kopplung: | nicht aktiv (DB0HX-lokal) |
| 1750 Hz-Rufton: | aktiv |
| DTMF-Ton: | aktiv "5" |
| CTCSS-Tastung: | aktiv "67.0 Hz" |
| Roger-Beep: | aktiv |
| Ansage: | aktiv |
| CW-Kennung: | nicht aktiv |
| Papagei: | aktiv "9" |
| Uhrzeit: | aktiv "*" |
| Info: | aktiv "1" |
| Echolink: | aktiv "2" |
| TX-Haltezeit: | 30 s |
| Trägertastzeit: | 30 s |
| Trägertastung: | nicht aktiv |
| Uhrzeit: | stündlich aktiv |
| Schluss-Call: | nicht aktiv |
| Node-Nr.: | 387559 |
| CTCSS-RX: | - |
| CTCSS-TX: | - |
| RX1: | -117 dBm |
| RX2: | - |
| TX: | 15 W ERP |
| Antenne: | ND (vertikal) |
| 230V-Netz: | aktiv |
| 12V-USV: | aktiv |
Unser 70cm-FM-Relais DB0DRI:

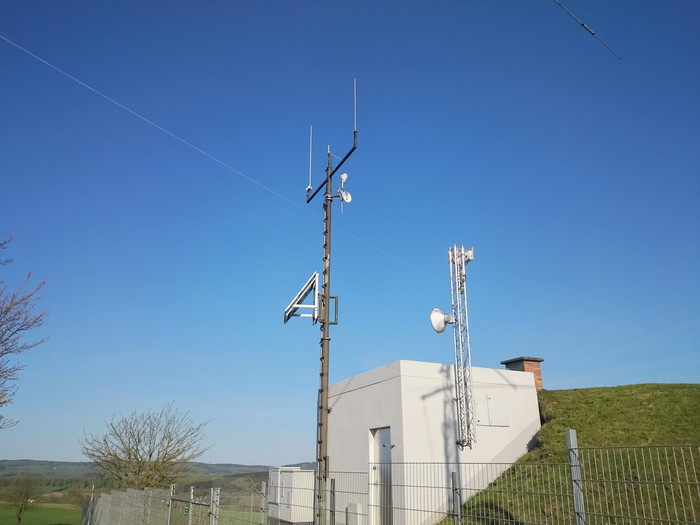

Der Ortsverband N05 betreibt das analoge FM-Relais DB0DRI in Bad Driburg / Pömbsen / JO41MS.
Der Repeater lässt sich wahlweise mit dem 1750 Hz-Rufton, mit DTMF-Ton-Nr. "5" oder mit dem CTCSS-Ton 67,0 Hz auftasten. Nach dem Auftasten ist zum Betrieb kein CTCSS-Ton erforderlich!
Obwohl der Empfänger auf "Breitband-FM" eingestellt ist und 5 kHz-Hub empfangen kann solltet ihr in "Schmalband-FM" senden!
Empfangsrapporte für DB0DRI bitte per E-Mail! (Einfach auf diese Zeile klicken!)
SSTV und EASYPAL...
An dieser Stelle gibt es Informationen zu den genannten und im Ortsverband N05 sehr beliebten Betriebsarten der Standbildübertragung.
Die Technik von DB0DRI...
Eingesetzt werden 2 Bosch / Motorola-Betriebsfunkgeräte vom Typ MR11xx, die über eine Duplexer-Weiche zusammengeschaltet sind. Die Ablaufsteuerung erfolgt alternativ mit Hilfe der bekannten "WX-Steuerung", oder über die "Repeaterbox" (Raspberry Pi mit SVXLink). Versorgt wird die Technik mit einer Kombination aus Akku, einem Solarmodul und einem Schaltnetzteil. Im Falle eines Stromausfall kann somit der Relaisbetrieb unterbrechungsfrei für mehrere Tage gewährleistet werden. Der Empfänger arbeitet im 25kHz-Modus. Sendeseitig werden die 12.5kHz-Parameter benutzt. Durch diese Maßnahme ist sichergestellt, dass die Anforderungen der BNetzA (bezüglich 12.5kHz-Raster) eingehalten werden. Die im OV beliebten Betriebsarten SSTV und Easypal lassen sich mit dieser Konfiguration ohne Einschränkung problemlos übertragen. Viel Spaß beim Betrieb (in Fonie oder SSTV/Easypal) über DB0DRI!
