Mannheim Digital DB0MAD
Frequenz: Tx: 438.475 MHz, Rx 430.875 MHz, Ablage -7.6 MHz,
Digitale Betriebsarten: DMR, C4FM, YSF, und D-STAR
Leistung: 8W
Antenne: Diamond X50, 16 m ü. Grund / 120 m ü.NN.
Relaisverantwortlicher: Kai, dm2kg
Bei Contesten im UHF-Bereich kommt es zu gegenseitigen Störungen der Contester mit dem Relais und anders herum. An diesen Tagen wird das Relais abgestellt.
Vorgeschichte
Auf der Distriktversammlung 2024 wurde bekanntgegeben, dass das C4FM Relais nicht weiter betrieben werden sollte. Die Hardware wurde an den Distrikt zurückgegeben.
Vier OV’s meldeten Interesse an, das Relais zu übernehmen, die Glücksfee hat den A10 ausgewählt.
Ende Juli kam die Yaesu-Hardware in Mannheim an.

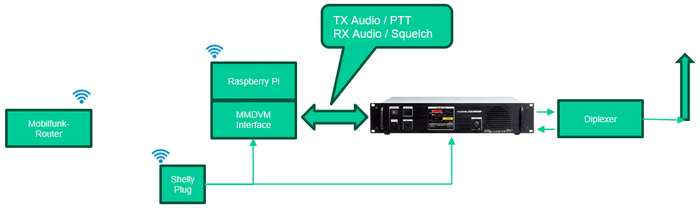

Schema
Sendehardware
Yaesu DR1-X im Analog-Modus
Raspi mit MMDVM-Interface von Repeater Builder (Modem Digital-Audio),
Software
Pi-Star-Software 4.2.1
Internetanbindung über Mobilfunk-Router
Abschaltung: ShellyPlug auf die Betriebsspannung wirkend
Erste Schritte

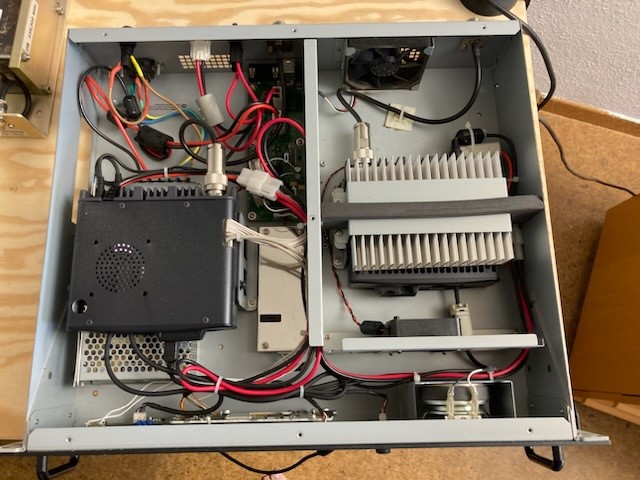

Zunächst war eine kräftige Jagd nach Wollmäusen im Inneren des Relais nötig. Kai hat den Wollmäusen tüchtig mit dem Staubsauger den gar ausgemacht.

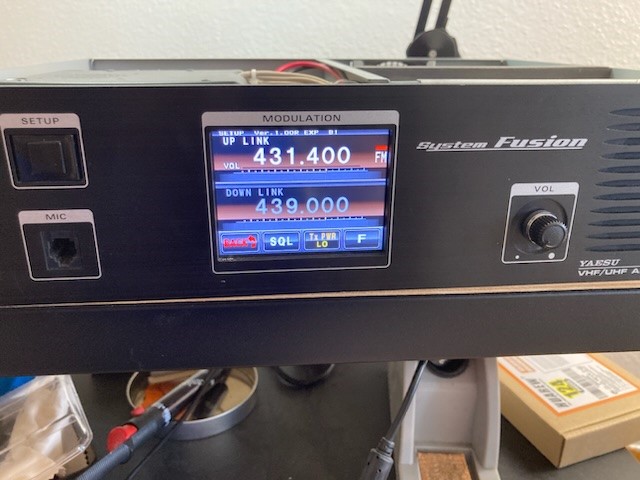

Der Duplexer wurde ausgemessen. Der Repeater und Duplexer funktionieren an einer -40dB gedämpften Shack-Installation als analoges Relais auf 431.4/439MHz („Lieferzustand“). Soweit hatten wir die Installation im Griff.

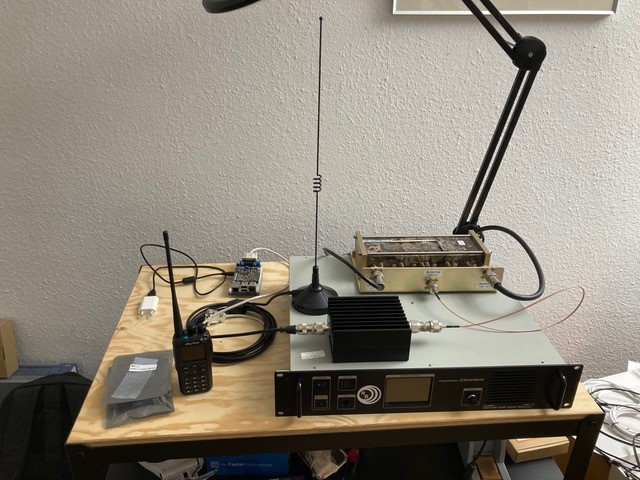

Mit der besorgten RASPI+MMDVM-Hardware wurde erster Probebetrieb auf 439.000 MHz zunächst als Hotspot durchgeführt. Kai hat für den Probebetrieb zunächst seine Persönlichen Daten bei den Dienstanbietern verwendet.
Hinten rechts auf dem Relais liegt die Sende-Empfangsweiche. Vorne links ist das Durchgangsdämpfungsglied zu sehen, mit dem der Wirkungskreis des Relais auf die eigenen vier Wände beschränkt wurde.
Antenne

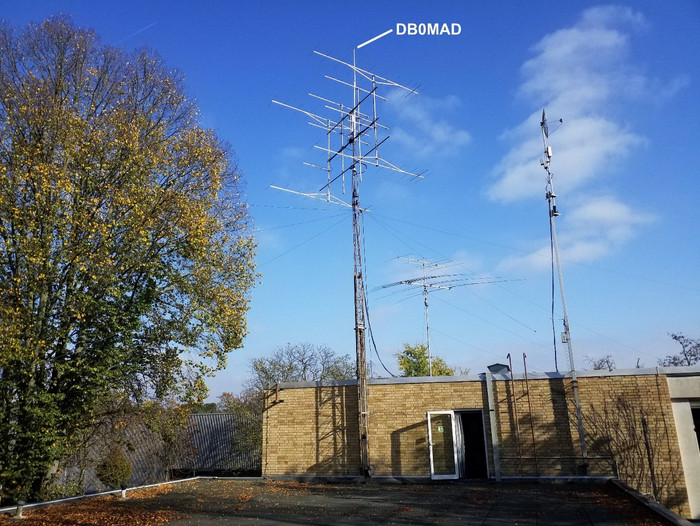

Über diese X50 Geht das Relais in die Luft
16 m über Grund
Das Nachhbarschaftshaus liegt bei 102 m ü.NN

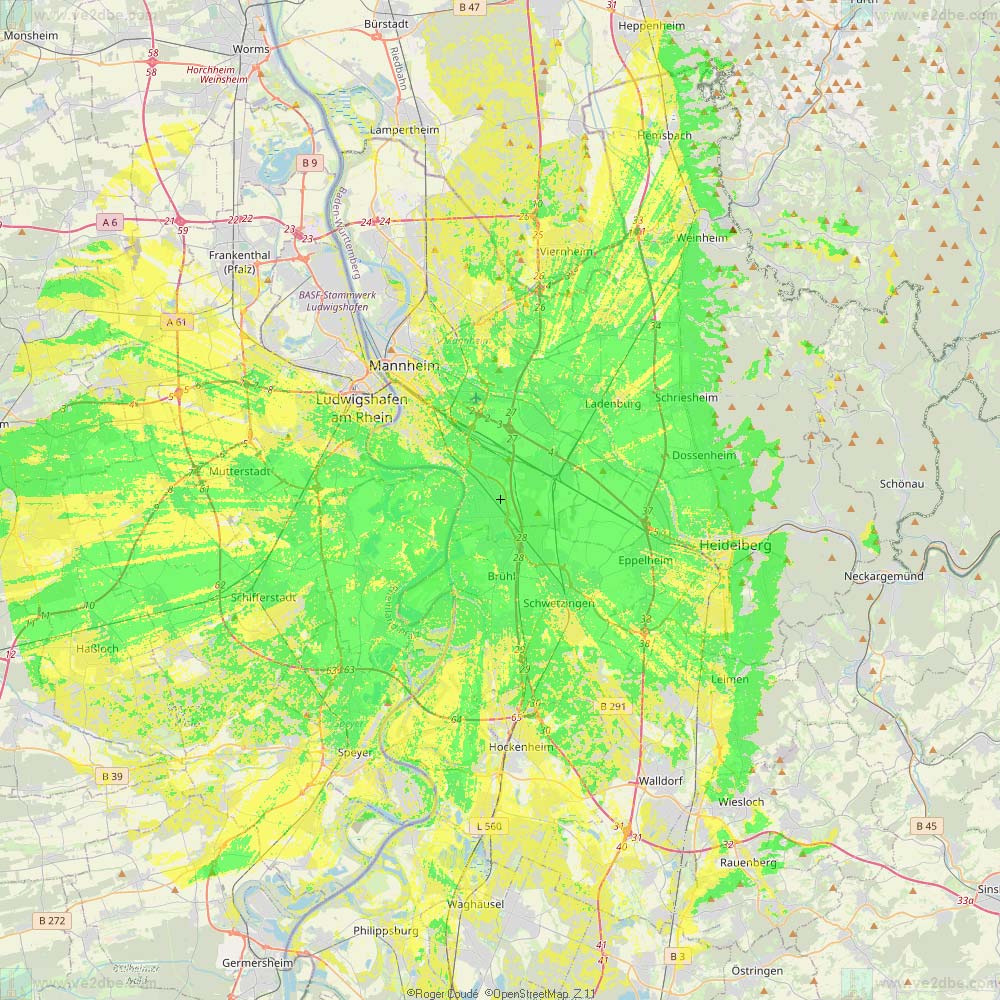

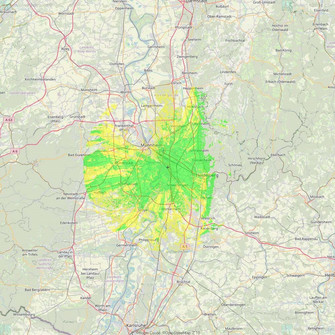

Abdeckung
Daten für die Abschätzung der Abdeckung | |
| Frequency | 435 MHz |
| Base Name | NBH |
| Latitude | 49.42942481 ° |
| Longitude | 8.53283493 ° |
| Latitude | 49° 25' 45.93"N |
| Longitude | 008° 31' 58.21"E |
| QRA | JN49GK |
| UTM (WGS84) | 32U E466125 N5475300 |
| Elevation | 102.5 m |
| Base Antenna Height | 16 m |
| Base Antenna Gain | 5.0 dBi |
| Base Antenna Type | omni |
| Base Antenna Azimuth | 0 ° |
| Base Antenna Tilt | 0 ° |
| Mobile Antenna Height | 3.0 m |
| Mobile Antenna Gain | 0.0 dBi |
| Tx Power | 8.00000 W |
| Tx Line Loss | 2.0 dB |
| Rx Line Loss | 2.0 dB |
| Rx Threshold | 0.500 μV (-113.0 dBm) |
| Required Reliability | 90% |
| Strong signal margin | 10.0 dB |
| Weak signal field | 17.0 dBμV/m |
| Strong signal field | 27.0 dBμV/m |
| Weak signal covered area | 1022 km2 |
| Strong signal covered area | 516 km2 |
| Weak signal population reached | 925256 pop |
| Strong signal population reached | 517341 pop |
| Landcover used | Yes |
| Two rays method used | Yes |
| User ID | dm2ab |
| Radio coverage ID | RMF36041567CD8_1 |
|
|
