Notfunk KoSt Afu A15

Notfunk Container der KoSt Afu A-15 im Ortenaukreis Bereich Achern zur Datenaustausch bei Stromausfall oder Telefon. Funk in SHF, UHF, VHF und HF zur Übermittlung von Word Excel PDF, Radiogramms usw. Winlink ist ein Funksystem um Daten ohne Internet zu senden, das ist eine Besonderheit bei Stromausfall oder Telefon, kann hier noch Daten versendet werden. Die KoSt Afu A-15 kann auf Anfrage unterstützen, diese Infos über die Möglichkeiten der Unterstützung zeigen. Es sind hauptsächlich Amateurfunker mit einer Prüfung bei der Bundesnetzagentur der Klasse A und E oder N, es sind auch CB-Funker eingebunden so wie Free Net Funk Überwachung. bei Längere Kommunikation ausfalle z.B. Telefon Handy usw, können Verbindungen über Funk per Sprache, Morsen CW, oder Digital Pactor Winlink, Echo Link, RTTY, ARDEN und noch viele andere Verbindungen Satelliten Verbindungen. Bei Katastrophen sind die Amateurfunker schon öfters als Lösungen eingeplant worden. Es ist eine einfache info- der Ehrenamtlichen Arbeit und Hoppes.

Wir arbeiten mit Winlink Notfunk Emailverteiler zum größten Teil. Auch diese Datenbank haben wir und können uns gegenseitig Verbindung aufbauen. Die Koordinierte Stelle Amateurfunk Alfa 15 (KoSt Afu A15) kann mit der RLST oder ZKM- Bund verbunden werden. Wir haben entsprechend Software-Einsatztagebuch zur Doku der Planung und Versorgungsplatz wie Betreuungsplatz Daten.

Anlage Antennen Funkgeräten und Datenübertragung:

1 St Rohde & Schwarz XK 852 C2 und R&S FK 852 mit AK 503 speziell HF-Antenne für 3 Modus.

1,5 Mhz bis 6Mhz / 6Mhz bis 30Mhz / 1,5Mhz bis 30Mhz für Welle Kommunikation und Entfernungen >2000km

- Überdeckung aller Entfernungsbereiche

- Zone nicht überspringen

- Nunidirektionale Abdeckung mit starker Abstrahlung (NVIS)

- Richtung unabhängige Abdeckung bis zu 1000 km aufgrund von   Nullfüllung

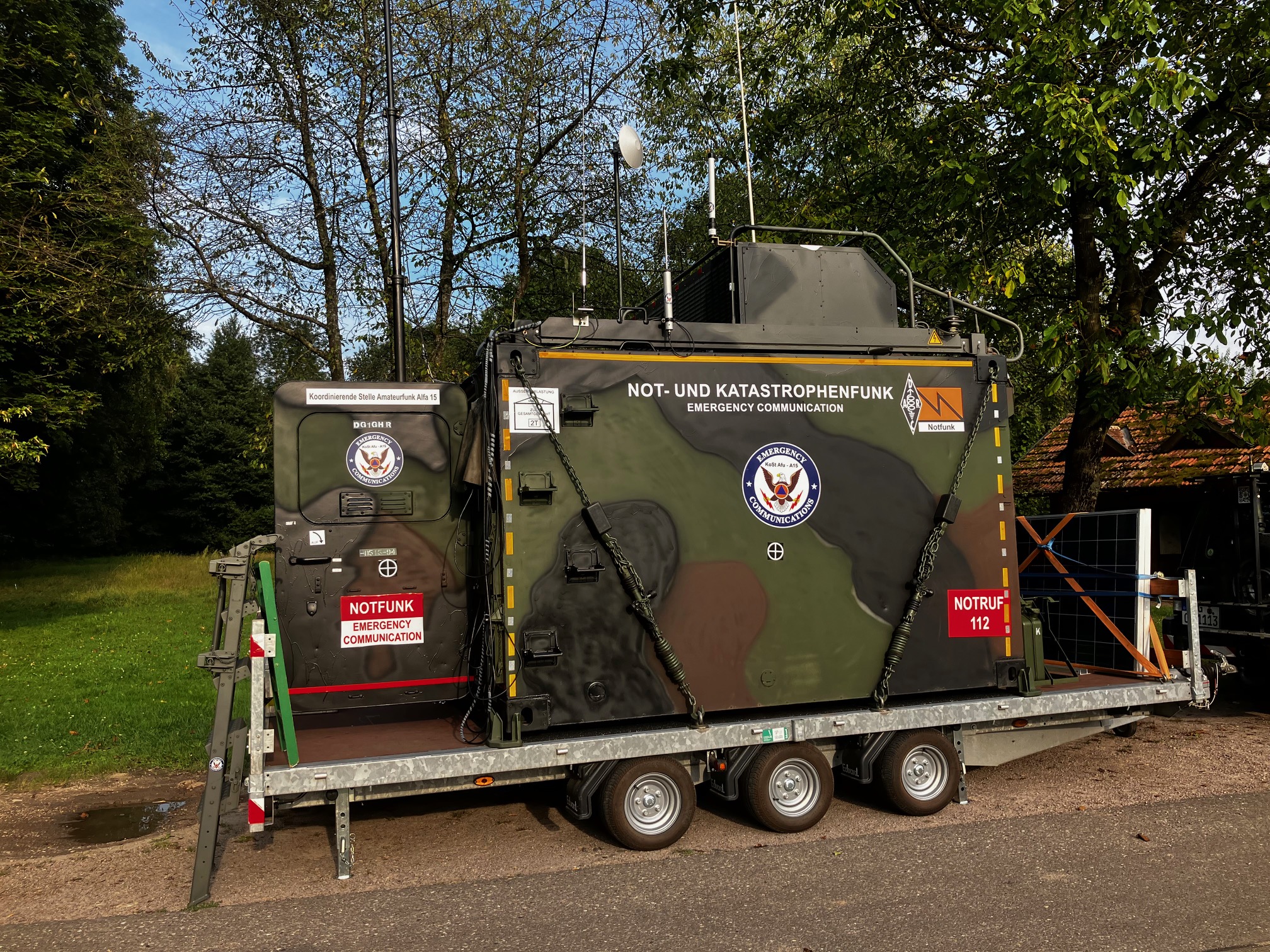

Die Kabine hat ein Leergewicht von 1032 kg und kann im beladenen Zustand bis zu 2000 kg wiegen. Dieser Kabinentyp ist 2.900 mm lang, 2.050 mm breit und 1.880 mm hoch. Als Trägerfahrzeug kommt in erster Linie der Lkw 2t gl zum Einsatz. Die Kabinen sind auch auf die Hüm S-Lastkraftwagen verlast du bar.

5 St PACTOR 3 für Punkt zu Punkt 1St PACTOR 4 für E -Mail (Word, Excel, PDF)

Einsatz Tagebuch Lageplan Lagekarten Einsatzstärke usw. mit Symbolen für ATU, THW, FFW, POZ, DRK, DLRG, ASB, BW, usw.

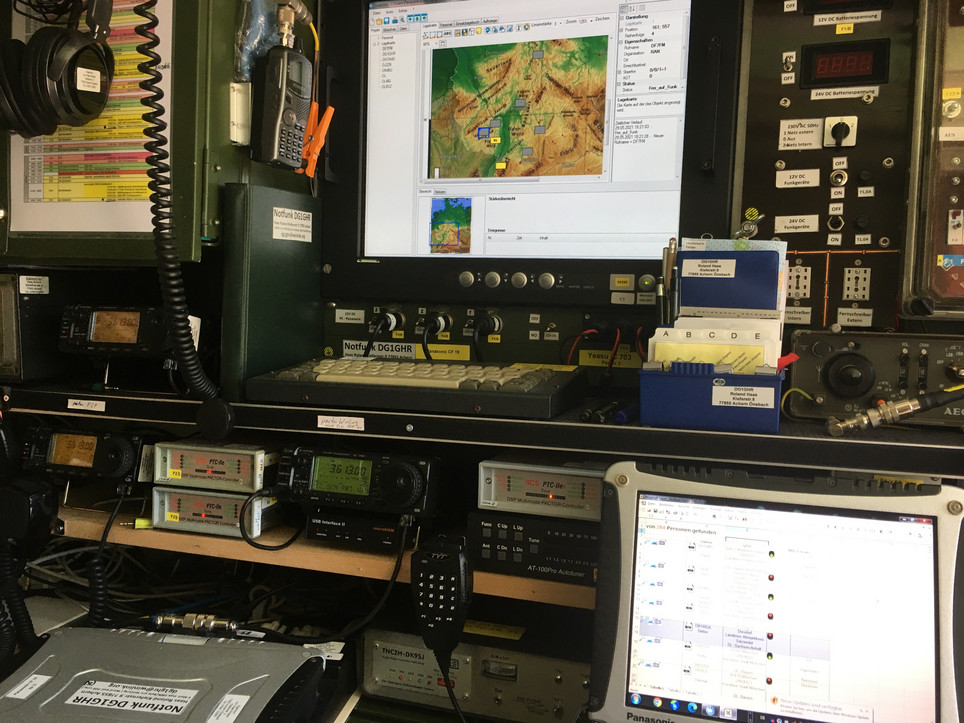

1 St AEG SE 6368 mit 20W und 3 St Yeasu IC 703 mit 10W 5 St Panasonic CF-19 3 St Panasonic CF- 29

1 x Rohde und Schwarz XK 852 C2 und R&S VK 852 100W sowie R&S AK 503 für Steilstrahler und Flachstrahler

PACTOR 4 SCS Drago DR 7400 E-Mail / PACTOR 3 SCS II RTTY, CW, ASCI, Pactor Punkt zu Punkt usw.

230V ac 50Hz / 24Vdc und 12Vdc ein 500VA Wechselrichter Siemens 24V dc zu 230V ac. 50Hz

ex 24V DC 90 A Dieselgenerator und 1500W 24VDC Solar

Abgesetzter PC zum Fernsteuern des Containers.

Schutz von Geräten und Elektroniksystemen von Elektromagnetischen Störungen EMV, Insbesondere NEMP.

Die Stromversorgung besteht aus zwei 24V Blei gell -Akkus, die sowohl überHandbetrieb als auch über Diesel Aggregat 24VDC 90A, so wie Solarzellen 1500Wgeladen werden können. Zwei unterschiedliche Masten Kurbelmasten in 6 und 10 m Höhe sind vorhanden.     Sämtliche Anschlüsse des Containers nach außen sind entsprechend geschützt, so dass eine Dämpfung von bis zu 60 dB bei 1 GHz möglich ist. Dafür sind auch in den Lüftungsöffnungen so genannte HF-Klimaanlage Diesel eingebaut, deren durchrang an den einer Wabe erinnert. Durch diese Öffnungen kann man zwar hindurchschauen, jedoch hat Hochfrequenz keine Chance einzudringen.

Der Container ist blitzgeschützt, hochfrequenzdicht und EMP- fest) aufgestellt, der neben funktechnischem Gerät auch Lebensmittel an Bord hat und über längere Zeit völlig autark betriebsbereit wäre, um die Kommunikation mit den bereits vorhandenen Katastrophenschutz- Notfunkeinheiten in anderen Ländern weltweit zu gewährleisten.

Abgesehen davon ist somit auch die Kommunikation mit den Weitverkehrsfunk Einheitender Bundeswehr im Kurzwellenbereich möglich. Zusätzlich wird auch der Betrieb mit Feldtelefonen und mit Fernschreiber (RTTY), auch WELAN 2,4Ghz Richtfunk (AREND) möglich. Die Schubladen können als Ablagen verwendet werden.

Ein Siemens Wechselrichter Linear 500W zur eigenen 24VDC / 230V AC 50Hz Sinus. Versorgung für Drucker und und entsprechende Versorgungen zum aufladen...

                 Info und Bilder unter: https://www.hamqth.com/dg1ghr

Die KoST Afu A15 wird erst auf Anforderung hochgefahren oder entsprechend von entsprechender Behörde abgeholt

73 DG1GHR
