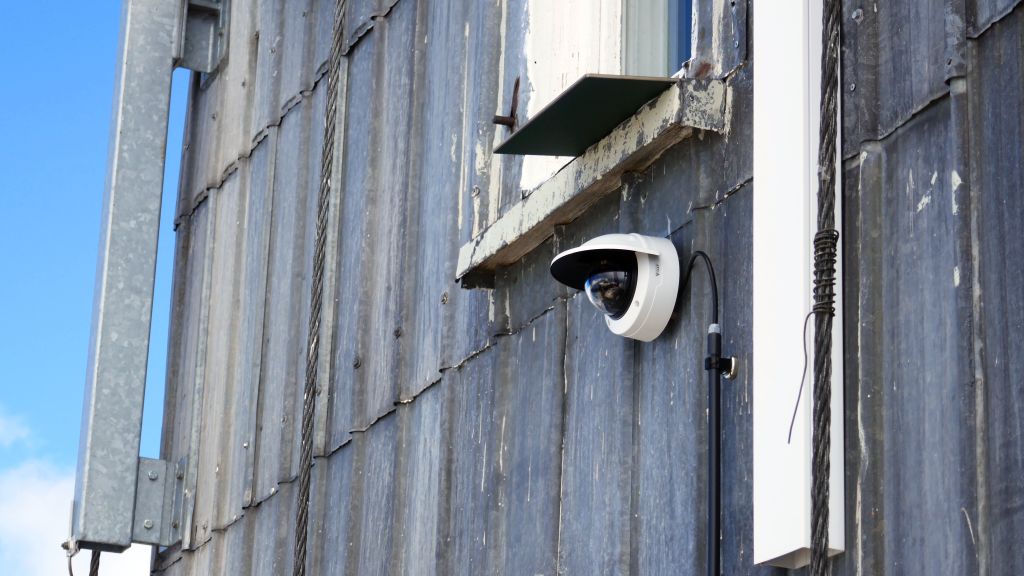

Aktuelles Bild unseres Antennenträgers von der Zugspitze! (der ist dann links im Bild!)
Das Bild wird jede Stunde aktualisiert. Für volle Größe einfach anklicken!
(Blickrichtung der Kamera ca. 320 Grad, Nord-West, zur österreichischen Seite der Zugspitze)

Wenn das Bild dunkel oder unscharf ist gibt es mehrere Möglichkeiten:
- Es ist Nacht
- Die Kamera ist eingeschneit
- Die Kamera ist ausgeschaltet oder defekt
- Der/die Programmierer haben einen Fehler gemacht :(

Link zu Panomax (aktuelles 360 Grad Rundumbild der Zugspitze)
Link zu Fotowebcam.eu

Links zu DM0ZU-10 @ aprs.fi:
- Position von DM0ZU-10
- An APRS-IS gesendete Positionspakete
- Info über DM0ZU-10

Steckbrief:

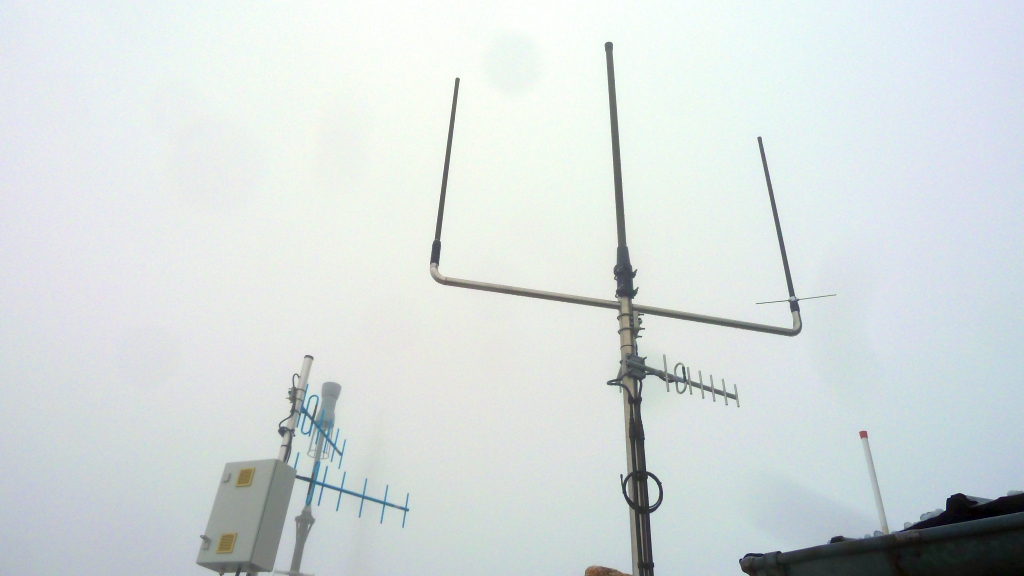

Der OV Ennepetal O27 betreibt seit dem 23.06.22 auf der Zugspitze ein LoRa iGate unter dem Rufzeichen DM0ZU-10 (RX only!) - Hardware: LILYGO TTGO ESP32-Paxcounter LoRa32 V2.1, Procom Bandpassfilter BPF70/4-N, 15m Ultraflex 7, Huber+Suhner Blitzschutzpatrone, Antenne ist eine speziell ertüchtigte Diamond X-4000.

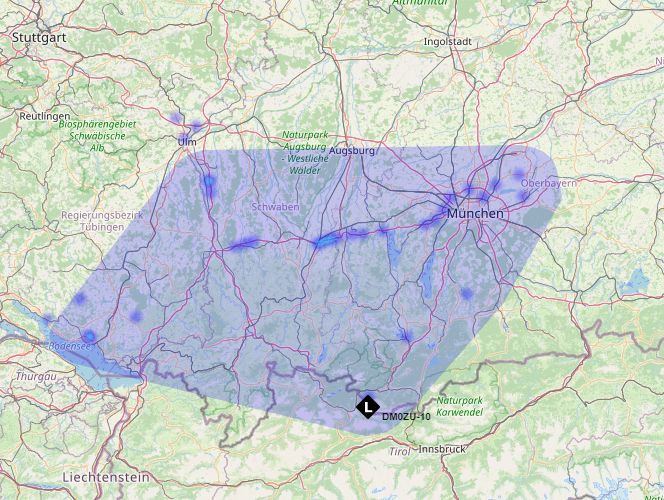

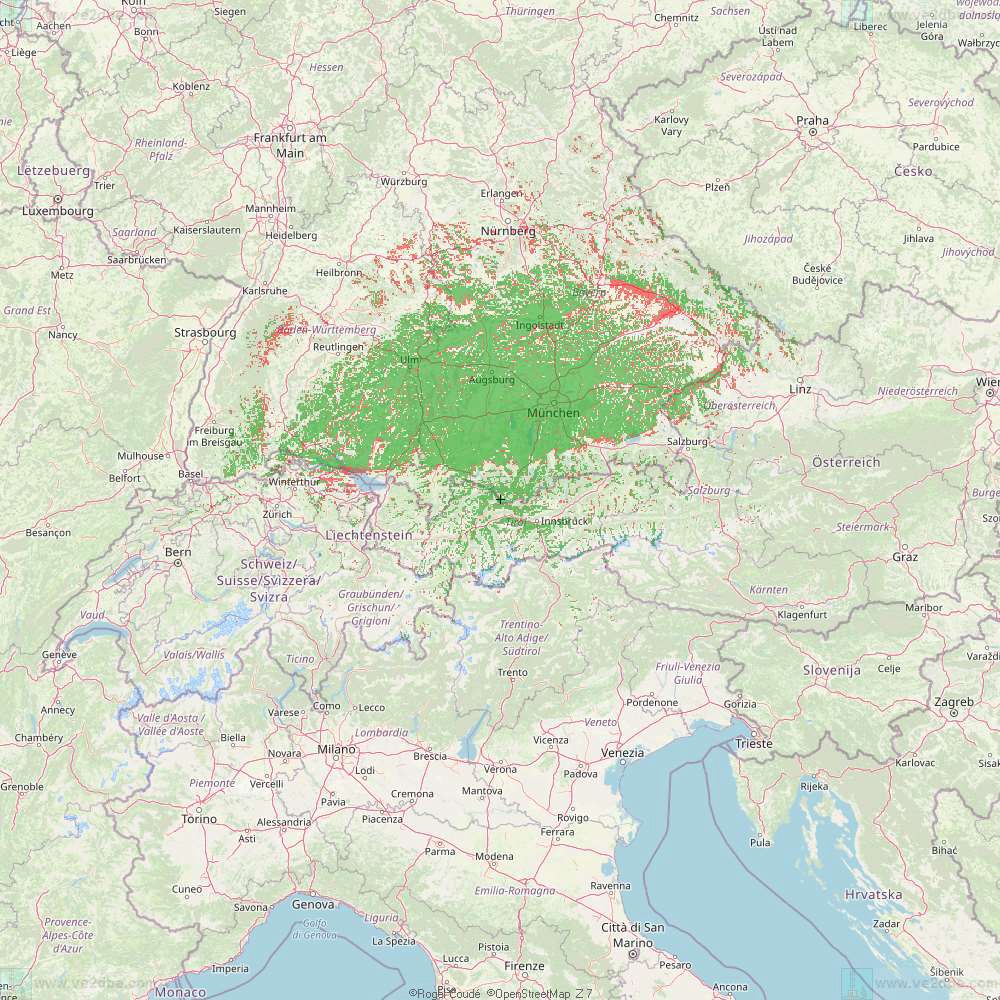

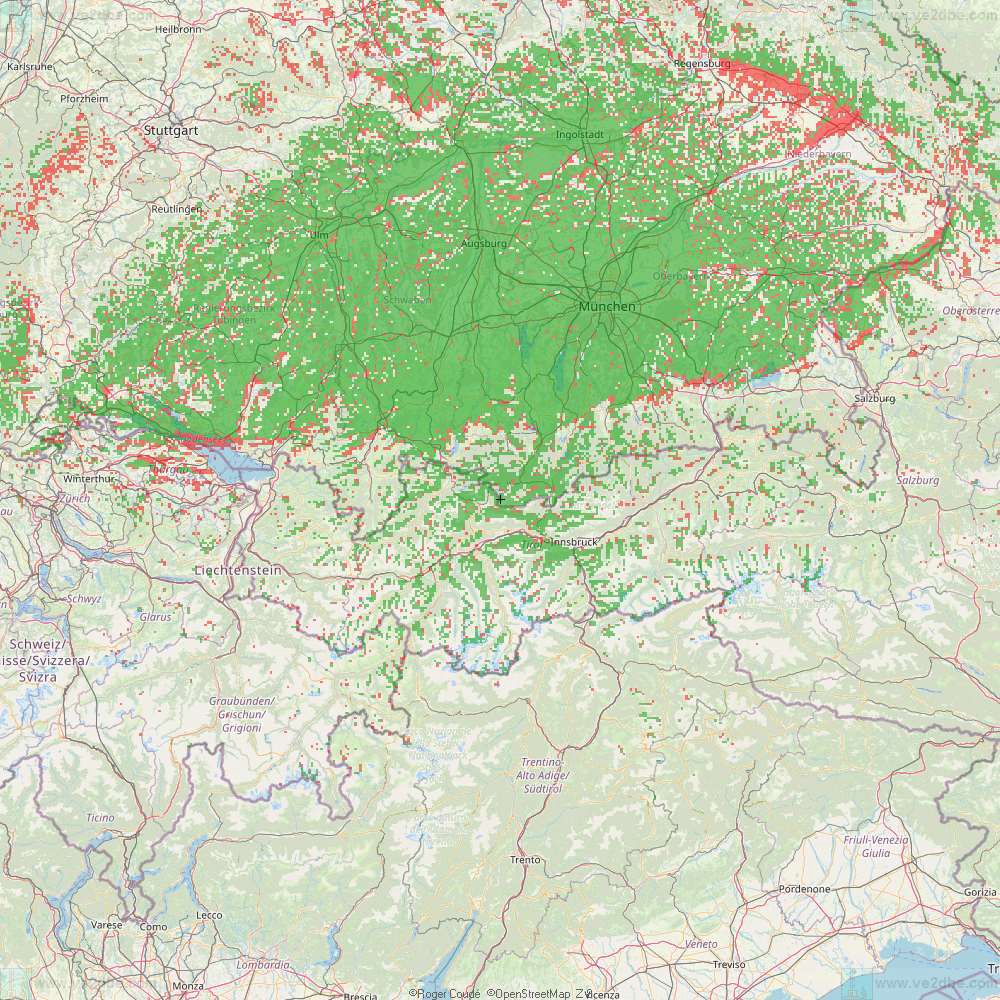

Die beiden folgenden Karten zeigen die theoretische Empfangsreichweite. Die Karten wurden mit RadioMobile von Roger Coudé VE2DBE berechnet. (MNI TNX to Roger VE2DBE for using  Radio Mobile Online for calculating the coverage of DM0ZU-10 on Zugspitze Summit!)

Stand September 2023:

Das LoRa-APRS-iGate DM0ZU-10 auf Zugspitze ist nun im Regelbetrieb

Das vom Ortsverband Ennepetal O27 in 2022 projektierte und installierte LoRa-APRS-iGate DM0ZU auf der Zugspitze befindet sich seit dem 17.09.23 nun im offiziellen Regelbetrieb.  Im Rahmen der letzten regulären Wartungsarbeiten für dieses Jahr wurde das iGate final ertüchtigt. DM0ZU ist nun das höchstgelegene LoRa-APRS-iGate in Deutschland.

Nach einjährigem Probelauf wurde als endgültige Hardware der bewährte  LILYGO TTGO ESP32-Paxcounter LoRa32 V2.1 verbaut.

Wir bitten zu beachten, dass trotz der großen Höhe von DM0ZU dieses nicht jedes Datenpacket zugeschrieben bekommt. Auch hier gilt: das iGate, welches am schnellsten die Daten an   einen APRS-Server weiterleitet bekommt diese auch zugeschrieben. Unser Ziel ist es die aufgrund der Topologie teilweise schlecht versorgten Täler in Süddeutschland zu abzudecken.

Siehe auch DARC DL Rundspruch 38/2023

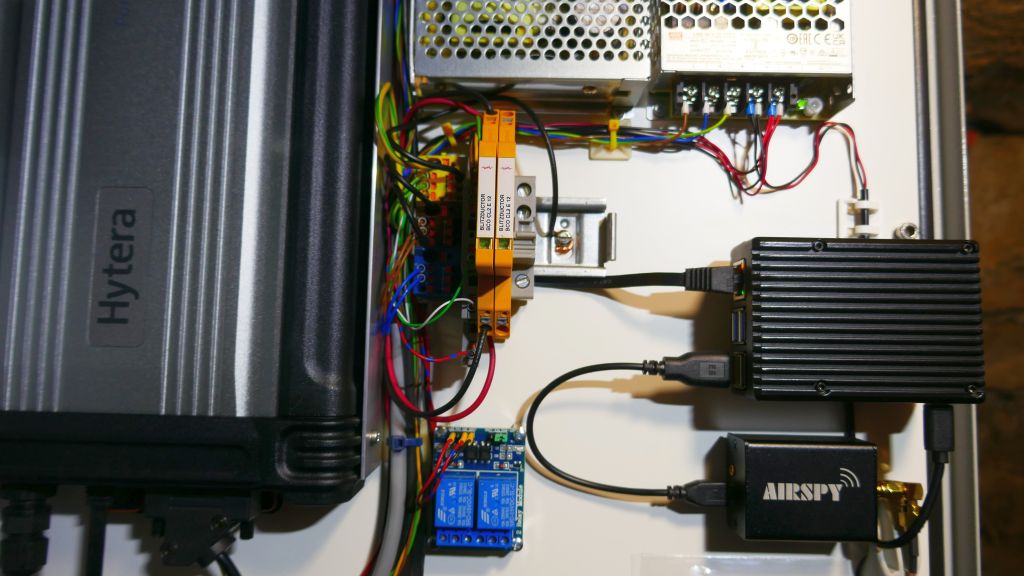

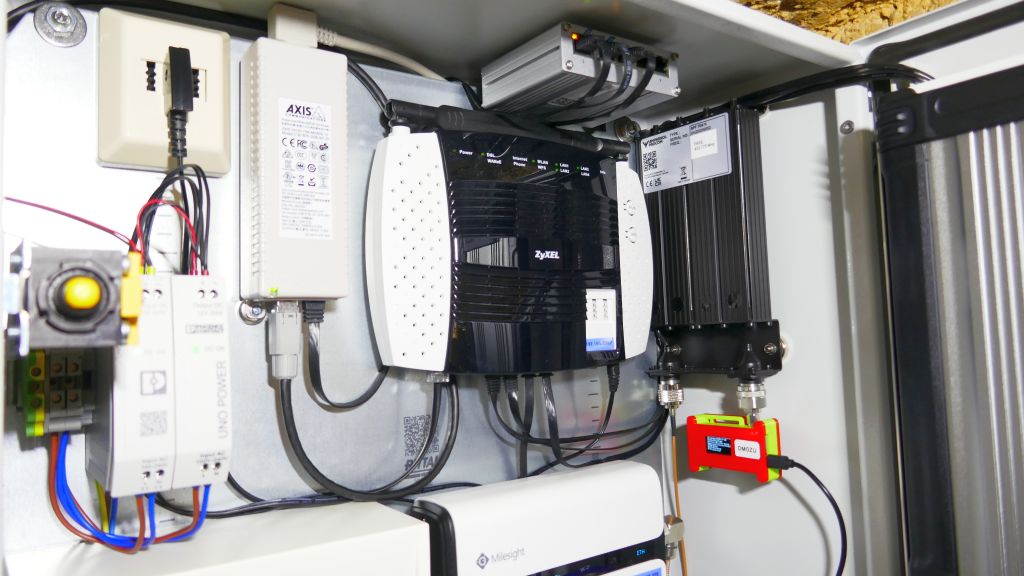

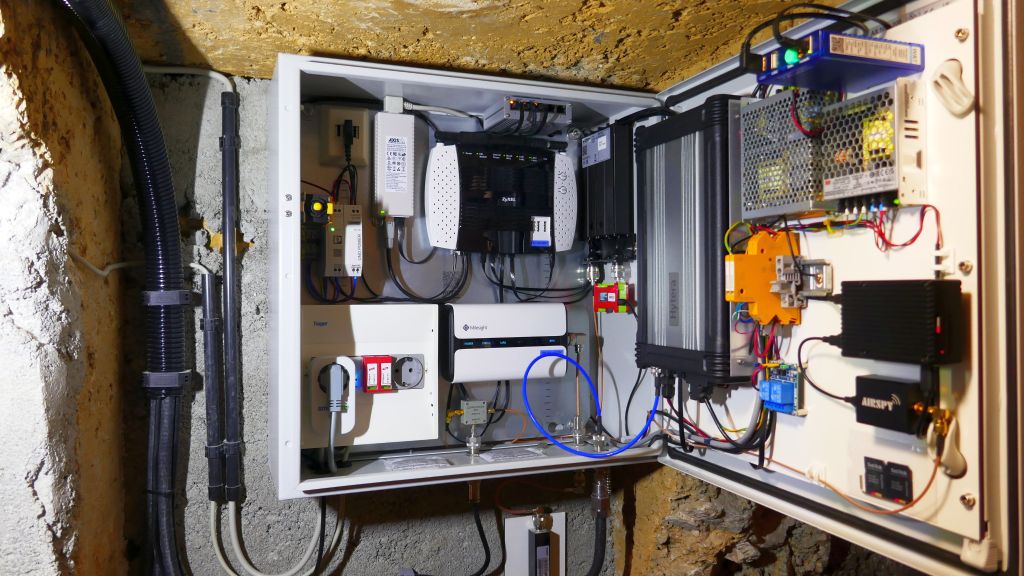

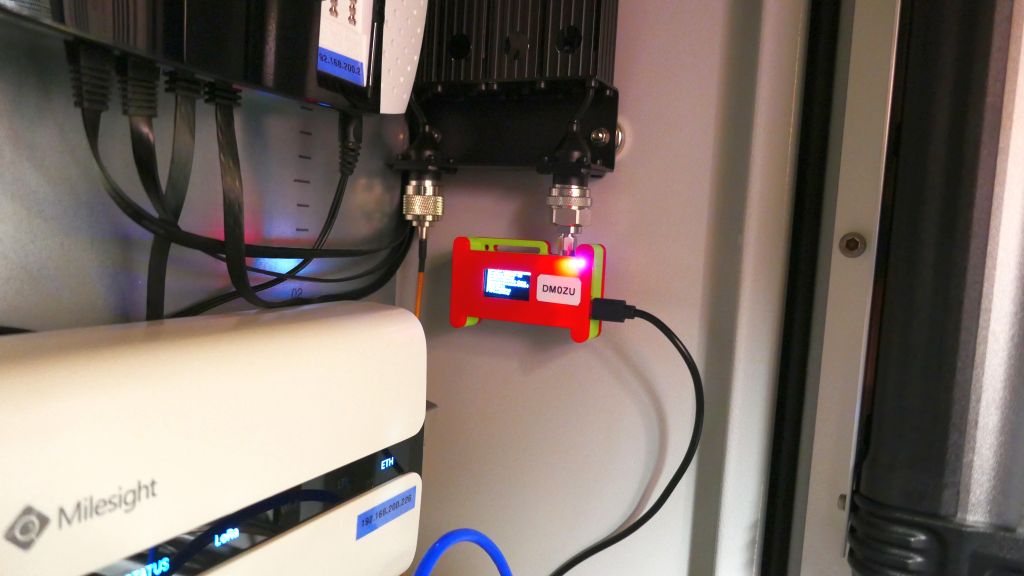

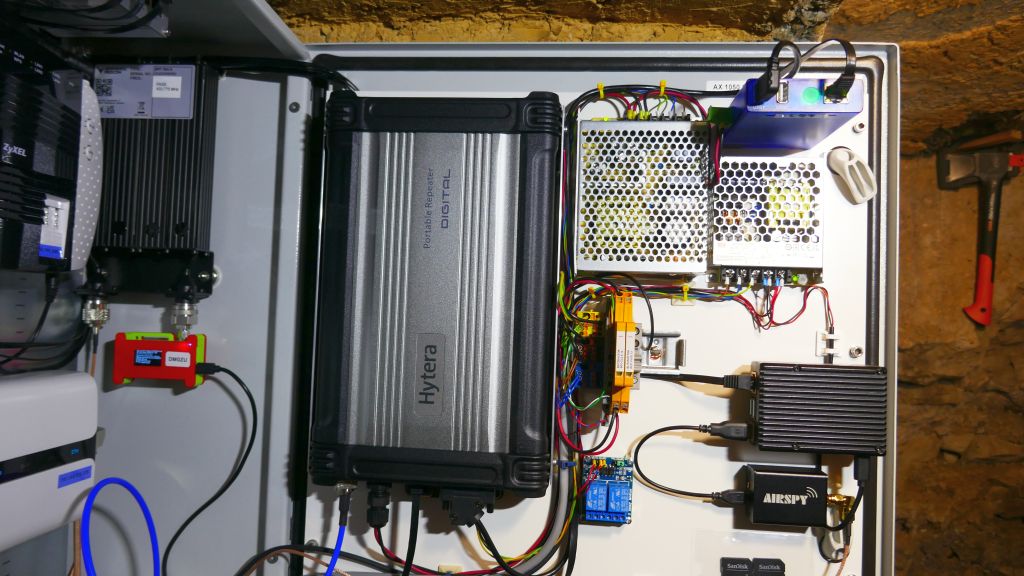

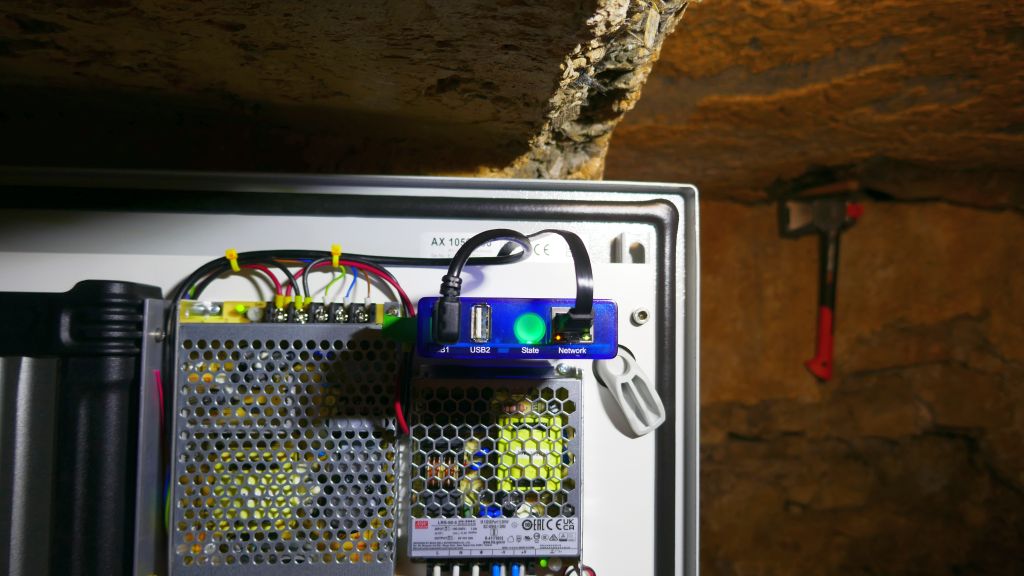

Die nachfolgenden Bilder zeigen die iGate-Hardware mit dem im 3D-Verfahren gedruckten Gehäuse. Zur vereinfachten Montage im Gehäuse wurde ein kleiner aber starker Neodym-Magnet eingesetzt.

Stand Juni 2022:

Erster Bericht über DM0ZU-10 in CQ-DL und FA

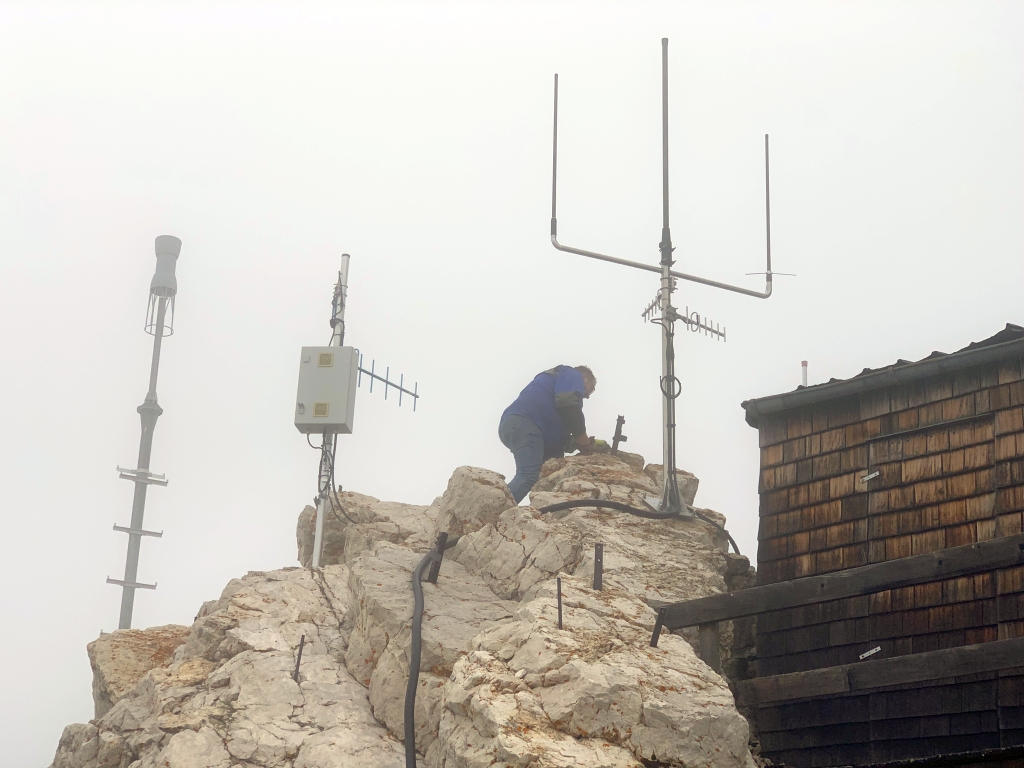

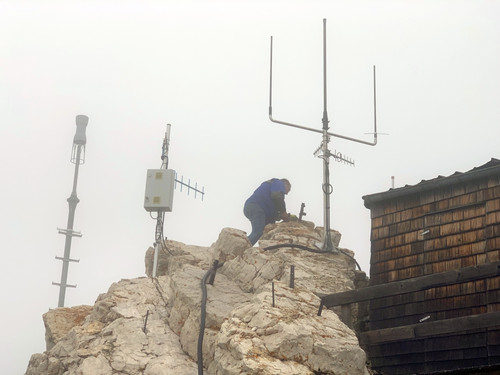

Seit der 45.Internationalen Amateurfunk-Ausstellung 2022 in Friedrichshafen ist ein neues APRS-Gateway, basierend auf der LoRa Technologie, am höchsten Punk von Deutschland, in Betrieb. Mit einer Antennenhöhe von 2960m konnte die Projektgruppe um OM Mattes DF6DP, vom O27 in Ennepetal, die Installation und Inbetriebnahme realisieren. Bei der Bundesnetzagentur  wird das Gateway unter dem Rufzeichen DM0ZU geführt. Auf den bekannten APRS Homepages (siehe [1] und [2]) findet Ihr das Gateway mit dem Rufzeichen DM0ZU-10 mit den Koordinaten Nord 47°25.27' Ost 10°59.12', bzw. Locator JN57LK81FB. Der LoRa APRS-Zugang ist gemäß der IARU-Empfehlung VIE19 C5-015, LoRa-1 auf der Standardfrequenz 433,775  MHz (from Node to Gateway BW 125kHz) eingerichtet. Das Gateway besteht nur aus einem Empfänger und sendet selbst nicht. Bei der Planung, dem Aufbau und der Installation vor Ort gab es tatkräftige sowie praktische Unterstützung aus dem Ortsverband Ennepetal O27, von Dirk DC0EC, Martin DE3MAC sowie die SWLs Hartmut DE1HBO und Lutz. Die Integration des LoRa-Gateway wurde durch eine kommerzielle Installation auf der Zugspitze, im Rahmen des G7 Gipfels, mit einem entsprechenden Fachbetrieb möglich gemacht. Die Antennenanlage besteht aus einer  kommerziellen Omni-Antenne mit großem Öffnungs-winkel. Auf Grund der hohen Hochfrequenz-Belastung auf der Zugspitze wurde durch das Fachunternehmen ein  kommerzielles Bandpassfilter, auf der Frequenz 433,775 MHz abgeglichen, des Herstellers Procom vorgeschaltet. Für den erforderlichen Überspannungsschutz ist die Stromversorgung sowie die Koax-Zuleitung mit entsprechenden Überspannungs-Schutzmodulen ausgestattet. Als Hardware wurde, der bewährte LILYGO TTGO ESP32-Paxcounter LoRa32 V2.1 ausgewählt.

Wir bitten zu beachten, dass trotz der großen Höhe von DM0ZU dieses nicht jedes Datenpacket zugeschrieben bekommt. Auch hier gilt: das iGate, welches am schnellsten die Daten an einen APRS-Server weiterleitet bekommt diese auch zugeschrieben.

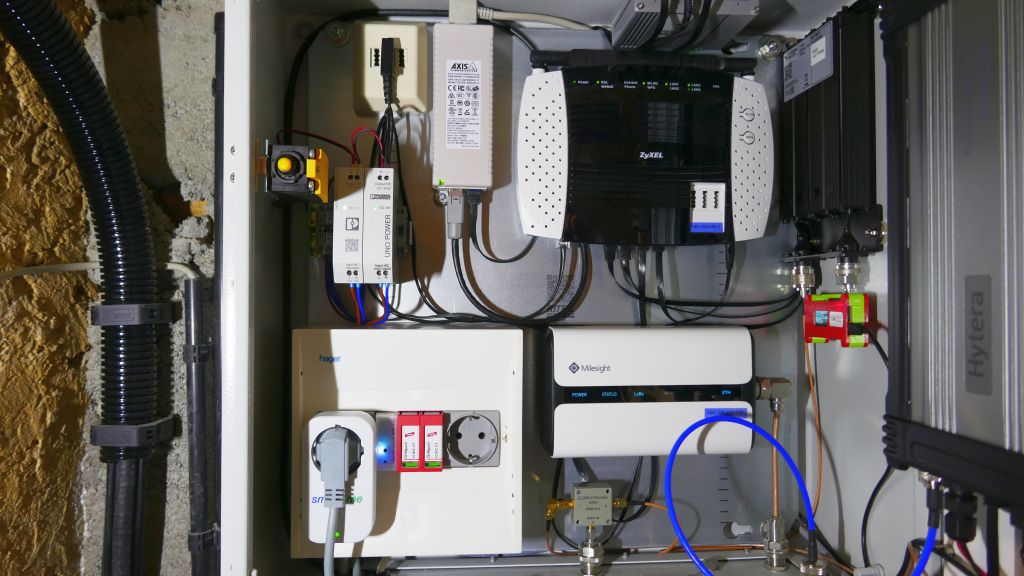

An dieser Stelle geht auch ein großer herzlicher Dank an den Ratinger Funk-Systempartner welcher die Installation erst überhaupt möglich gemacht hat.
