Im Jahr 1968 stand die Entscheidung für einen weiteren Sendestandort für das deutsche Kurzwellen-Hörfunkprogramm auf der Tagesordnung. Die Deutsche Bundespost hatte 50 Standorte bundesweit untersucht und sich für das Illertal entschieden, zwischen Memmingen und Altenstadt.

Offensichtlich hatte man die Rechnung ohne die Bevölkerung vor Ort gemacht. Stürme der Entrüstung erhoben sich, hölzerne Sendetürme wurden symbolisch verbrannt, Demonstrationen und de rWiderstand organisiert. Das vorgesehene Projekt mit zwei räumlich getrennten Sende-Sternen war auch aus heutiger Sicht ziemlich umfangreich.

Ergebnis des Widerstandes war der Sender-Standort Wertachtal, den viele von uns kennen und der im Jahr 2014 aufgegeben wurde und dessen Rückbau inzwischen abgeschlossen ist. Andreas (DM4AB) berichtete während des OV-Abends am 3. November 2023 auf Basis von Zeitungsberichten über den Widerstand und die Sender-Technik, die später im Wertachtal installiert wurde.

Andreas (DM4AB) berichtete von Ablauf und Ergebnis der jährlichen Distriktversammlung des Distrikts Württemberg "P". Die Versammlung fand in Stetten am kalten Markt statt und neben der Berichterstattung stand die Wahl eines neuen Vorstandes auf dem Programm.


Daneben diskutierten wir über Möglichkeiten, ein neues OV-Lokal zu finden. Unser bisheriges Stammlokal "Engel" kann uns auf Grund Personalmangels abends nicht mehr bedienen, und so müssen wir uns leider eine neue Lokalität finden.

Es gab etwas Diskussion über weitere denkbare Motivationsfaktoren und viele gute Vorschläge für Alternativen. Diese werden wir zusammen in den nächsten Wochen prüfen müssen.

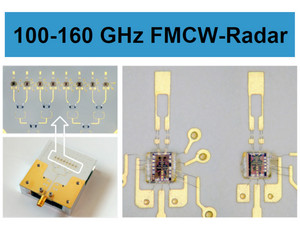

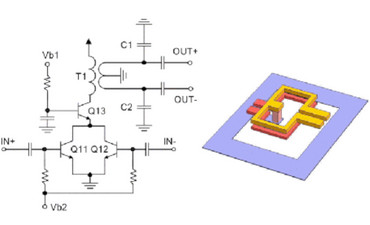

Ein gut gefüllter Seminarraum im Gasthof Engel lauschte am 1. September 2023 aufmerksam den Ausführungen von Hermann (DF2DR) zur Frage, wie Hochfrequenz im Terahertz-Bereich erzeugt wird, wie praktische Schaltungen im Nanometer Bereich z.B. mittels Lithografie-Verfahren hergestellt werden und wie diese charakterisiert und vermessen werden können.

Hermann lieferte damit natürlich keine Nachbau-Vorschläge für Experimente im eigenen Shack, vermittelte aber erfolgreich einen Einblick in den aktuellen Stand der Technik und räumte bei der Gelegenheit mit einigen Vorurteilen zur Frequenzabhängigkeit der Freiraumdämpfung auf.

Wolf (DK1FW) ist begeisterter DXer und als solcher natürlich an Kontakten zu seltenen DXCC sehr interessiert.

Ein Problem, das sich über die Jahre hinweg allerdings verschärft hat, sind die oft berechtigten Anforderungen an den Schutz von Flora und Fauna einer seltenen DXCC Location. Ein Camp mit vielen Zelten, der Belastung durch kampierende Funkamateure und die erforderliche Logistik stören erkennbar und belasten die Pflanzen und Tierwelt vor Ort. Insbesondere, wenn es sich um seltene und abgelegene Inseln handelt...

Aus der Notwendigkeit und den gestellten Anforderungen entstand die Idee, nur das zum Funken erforderliche Equipment an Land zu bringen, die Operator aber an Bord eines Schiffes zu lassen und die "letzte Meile" zur Station an Land auch mit einer Funkstrecke zu überbrücken. Alles an Land kommt dann als "Rig in A Box" RIB zum Einsatz.

Wolf berichtete auf Basis im Internet verfügbarer Information, nachfolgend die Quellen dazu:

• Testing RIB (Radio In a Box) Technology in a DXpedition,(sehr ausführlich!!, Stand: Mai 2021)

• Interview mit K3LR-AA7JV, enthält eine RIB Präsentation (Stand: Ende 2022)

• RIB Artikel von AA7JV im NCDXF Newsletter (Stand: Februar 2023)

• Summary Report Pazifik DXpediton (Stand: April 2023)

• Ankündigung/Konzept VP6A DXpedition (Ducie Island)

Peter (DF7PE berichtete über seinen Entwurf, einen E-Bike Akku als mobile Spannungsquelle z.B. für Funkgeräte verwenden zu können.

Akkus für mobiles Funken sind bekanntlich immer eine Herausforderung. Jeder Akku will gepflegt werden und mit der Kapazität steigt auch der Preis. Dazu ziehen Funkgeräte auch einiges an Strom. Peter konnte mich aus diesen Gründen nicht zu Blei-, Modellbau- oder LiFePO-Akku durchringen. Als sein Blick auf seinen alten E-Bike fiel, kam ihm der zündende Gedanke: "Der hat doch eigentlich alles, was ich zum Funken brauche!. Da muss man doch was machen können".

E-Bikes haben inzwischen Akkus mit über 500 Wh als Standard. Die Spannungen fangen bei 24V an und gehen hoch bis 48 V. Das ist etwas zu viel für ein Funkgerät, aber Matthias (DK9MAT) und Bernd (DB3GF) haben in Vorträgen über Li-Akkus und Spannungswandler darauf hingewiesen, dass Lösungen gut machbar sind. Bei Ebay fand sich dann auch einen regelbarer Step-down Wandler, der am Eingang bis zu 60 VDC verträgt. Die angegebenen Werte bei Ebay sind natürlich chinesisch,  13,8 V mit 10 A schafft er aber.

Bei Messungen an seinem Panasonic E-Bike Akku konnte Peter geführt durch den Aufdruck auf dem Akkugehäuse messen, dass an den Ausgangskontakten die Akkuspannung permanent anliegt. Generell müssen die Akkus den Fahrradmotor versorgen können und aus Sicherheitsgründen kann man wohl davon ausgehen, dass sie sowohl höhere Ströme liefern können, als auch ein Batterie-Management System (BMS) haben, um den Akku vor Unterspannungen und Überladung zu schützen.

Der Akku besitzt aber bereits eine gute Rest-Kapazitätsanzeige, sodass man selten eine zusätzliche Unterspannungsabschaltung brauchen dürfte.

Eine dauerhaft anliegende Ausgangs-Spannung am Akku Ausgang ist aber nicht bei jedem Fahrrad-Akku gegeben. Zum Beispiel die gängigen Bosch Akkus schalten wohl den Ausgang ab, und nur über einen CAN Bus Befehl kann dieser freigegeben werden. Peter vermutet, dass bei China E-Bikes die Spannung vielleicht permanent an den Anschlüssen eines Batteriepacks vorliegt.

Für seinen Panasonic Akku konnte Peter (DF7PE) einen Adapter mit FreeCAD konstruieren und mittels 3D-Drucker ausdrucken. Die Messer-Kontakte sind aus einer 2mm dicken Messingstange aus dem Bauhaus nach den Kontakten des Ladegerätes angefertigt. Der Adapter wird mit einer Gummischnur am Akku fixiert. Der Ausgang ist über eine KFZ-Sicherung auf einen Modellbau XT60 Stecker verbunden, der an den Spannungswandler (s. oben, eBay) angeschlossen wird. Der Anschluss zum Verbraucher ist ein PowerPole Stecker.

Höhere Ströme könnten über zwei parallel geschaltete Wandler möglich werden. Einen IC-7300 könnte man vielleicht auch mit 16V versorgen, mutmaßt Peter, der das praktisch aber noch nicht ausprobiert hat.

Praktisch ausprobiert und gute Funktion erreicht der IC-7300 aber nach Peters Erprobungen, wenn er bei SSB nicht höher als mit 40% der HF-Maximal-Leistung verwendet wird. Mit der Anzeige von Strom und Spannung am Icom sieht man schön, wann der Wandler den Ausgangsstrom begrenzt und dadurch die Ausgangs-Spannung sinkt. Direkte Störungen auf den Bändern vom Wandler konnte Peter bei Versuchen an einer Dummy-Load nicht feststellen.

Links:

• Panasonic Akku: https://www.ebay.de/itm/225120507239?epid=1738913280
• 10A DC-DC Wandlermodul Step-down:  https://www.ebay.de/itm/374251241277
• Kontaktmaterial: https://www.bauhaus.info/metallprofile-kunststoffprofile/kantoflex-flachstange/p/10506085

Der Pionier der DXpeditions war Danny Weil, der in den fünfziger Jahren mit seinen Yachten „YASME I-III“ die Welt umsegelte und viele exotische DXCC-Gebiete erstmals aktivierte. Zu seiner Unterstützung wurde die YASME Foundationgegründet, die später mit dem Ehepaar Colvin verbunden war, deren großzüge Zustiftungen dafür sorgen, dass auch heute noch YASME Amateurfunkprojekte in aller Welt unterstützen kann.

Ward Silver (N0AX), der Präsident der Stiftung, berichtete ausführlich in unserem Mai-OV-Abend über die Historie und die aktuelle Tätigkeit. Ward war aus St. Charles, Missouri, zugeschaltet. Nach dem Vortrag entwickelte sich noch eine angeregte Diskussion mit den Anwesenden.

„It was fun!“, resümiertete Ward zum Abschluss.

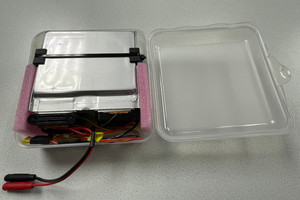

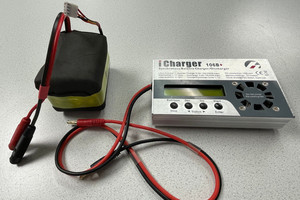

Andreas (DM4AB) berichtete über verschiedene Selbstbau-Akkus (LiPo und LiFePo) und Ladegeräte aus dem Modellbau-Zubehör.

Matthias (DK9MAT) schilderte, wie er aus vielen alten LiPo Einzelzellen vom Typ 18650 einen imposanten Netzersatz-Akku konzeptioniert und aufgebaut hat.

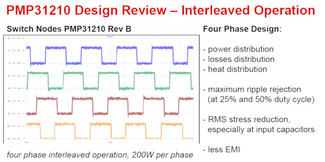

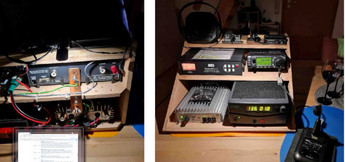

Bernd (DB3GF) präsentierte gleich zwei Themen auf einmal:  zum einen erläuterte Bernd seinen portablen Stationsaufbau in einem Holz-Träger-Rahmen, zum anderen wie er dafür immer noch mit einer intelligent entworfenen Spannungsversogung und phasenverschobenem Spannungswandlern störungsarm eine QRO Endstufe versorgen kann.
