Morsekeyer P34 von DL6IS

Ingos Morsekeyer



Wofür:



  • Der Morsekeyer P34 hat alle Funktionen eines professionellen Keyers
  • Der Morsekeyer P34 ist hervorragend zum Üben geeignet. Es werden simultan am Display die Morsezeichen und der Text übereinander angezeigt.


Fähigkeiten des Morsekeyers P34:



  • Der Morsekeyer P34 basiert auf dem Arduinosystem. Verwendet wird ein selber entwickelter Arduino-Clone.

  • Bedienung über die Aufsteckplatine.

  • Die Software ist Freeware und kann verändert werden.

  •  Sehr viele Sonderzeichen sind implementiert.

  •  8 Speichertasten, die mit der Morsetaste, oder auch über die serielle Schnittstelle vom PC aus programmiert werden können.
  •  Einstellung der Gebe- und Wiedergabegeschwindigkeit
  • Einstellung der Tonhöhe des Lautsprechers
  •  Einstellung, ob der Code zusätzlich über eine LED ausgegeben werden soll.
  • Die Verbindung zum TX kann über eine Taste ein- und ausgeschaltet werden.
  • Umschaltung der Paddlebelegung über eine Taste.
  • Serielle Schnittstelle zum PC. Über den seriellen Monitor aus Arduino kann ein Text eingegeben werden, der dann über den Morsekeyer P34 abgespielt, und oder über den TX gesendet wird.
  • LCD-Display 2 x 24 ohne Beleuchtung


Bauanleitung, Software, Eagledateien ( In der Zipdatei )

Kurzbeschreibung Morsekeyer-Hamradio.pdf 633 K
Morsekeyer Bauanleitung-2.pdf 0,90 M
Homepage 01.zip 66 K

Bilder zum Morsekeyer von DL6IS

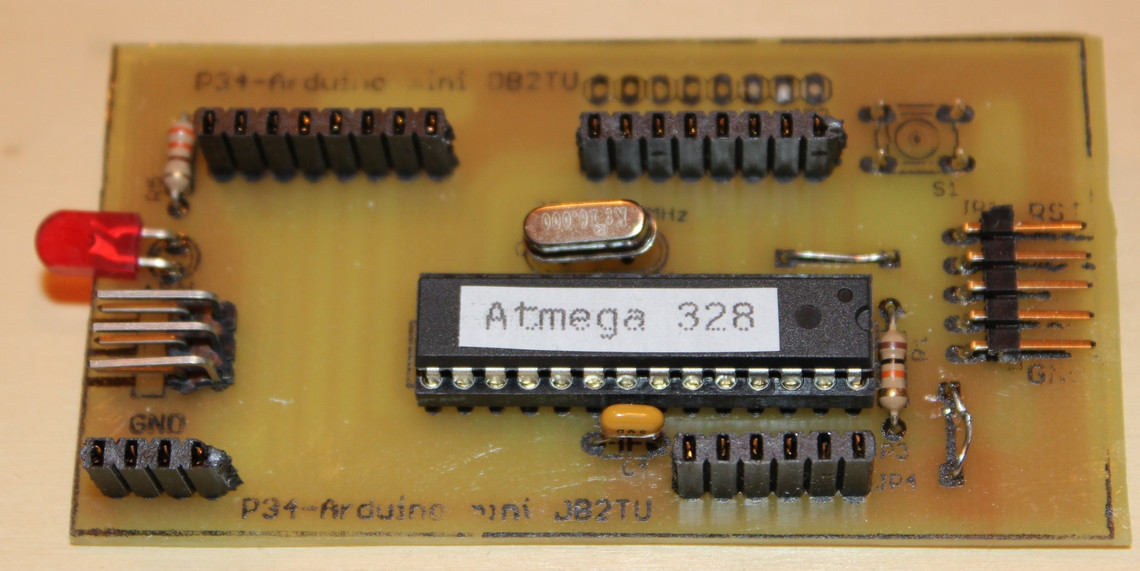

P34-Arduino-Mini-Oberseite

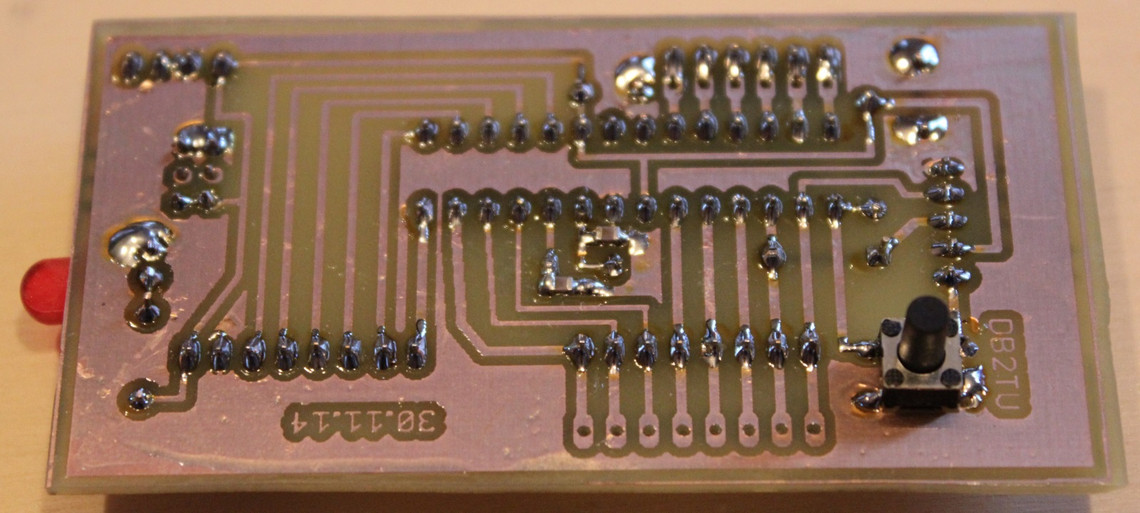

P34-Arduino-Mini-Unterseite

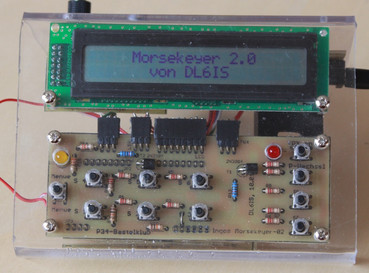

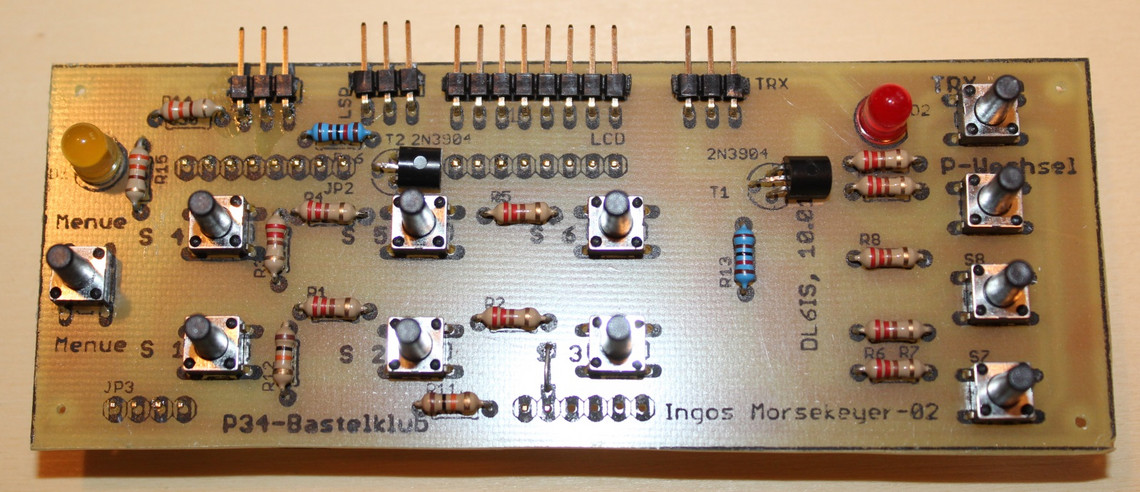

Morsekeyer-Oberseite

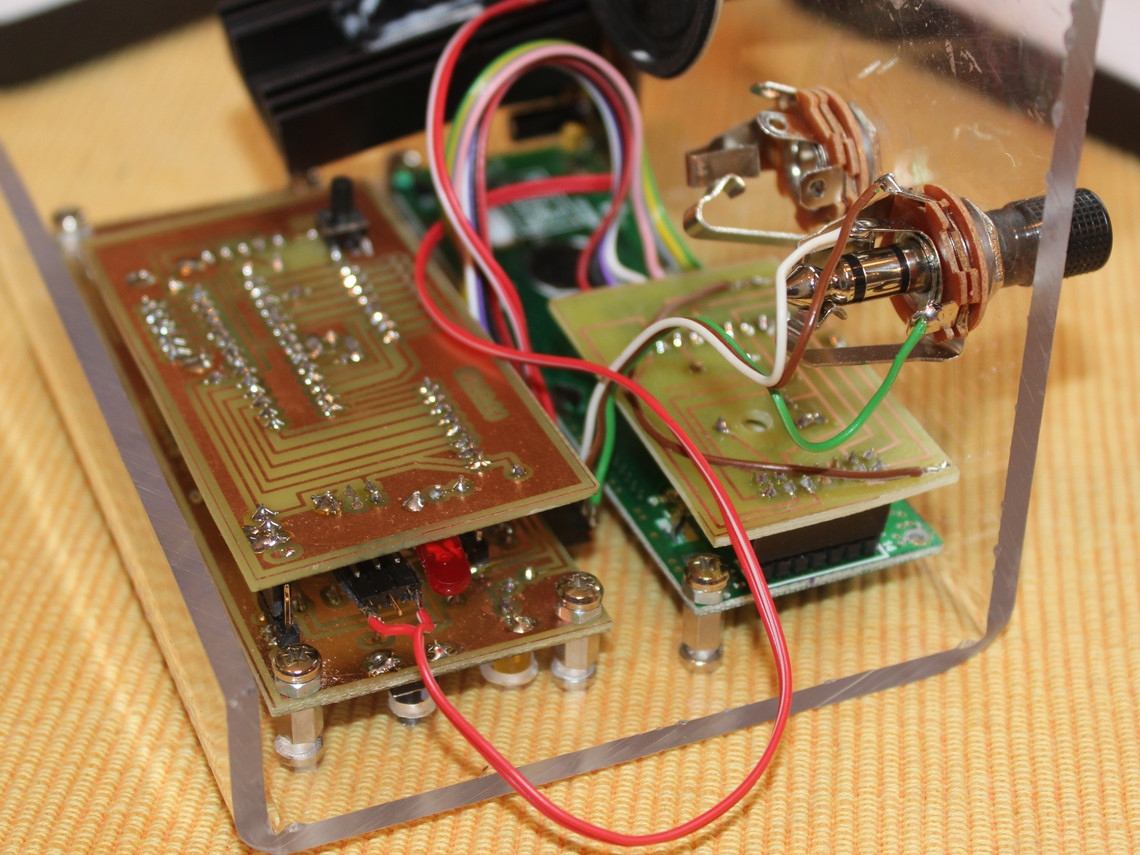

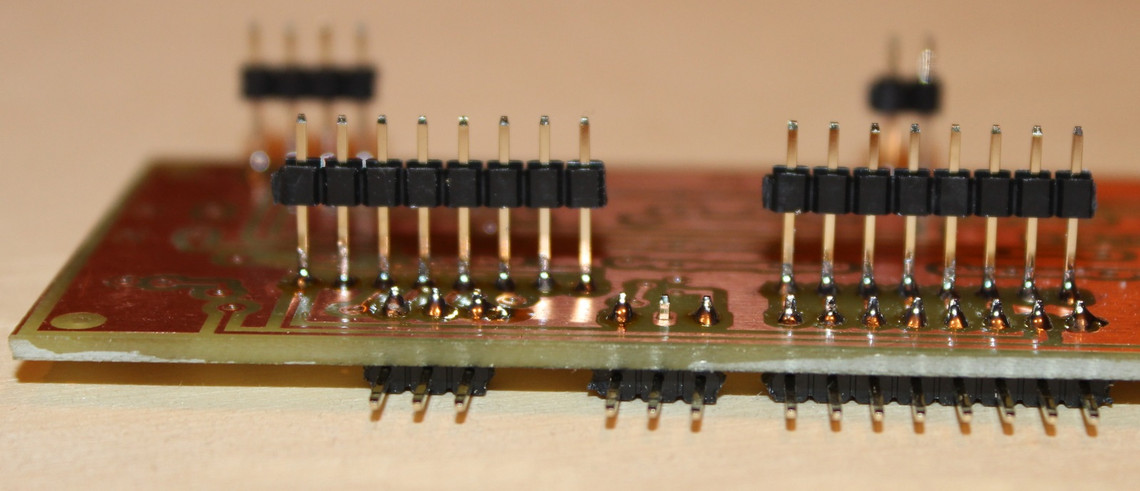

Morsekeyer-Unterseite
P34-LCD-Adapter
LCD-Anschluss

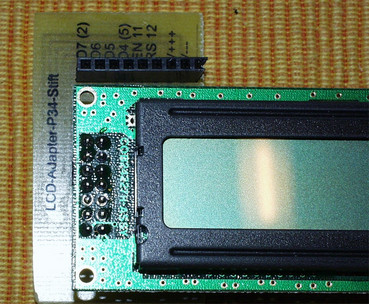

Display mit Adapterplatine
5-Volt-Netzteil

Paddle nach NB6M

Morsepaddle nach NB6M
Detailaufnahme der Kontakte

Wir haben für unsere P34 – Multibox eine Morsetaste gesucht. Im QRP-Report sah ich einen Nachbau der NB6M Taste. Diese gefiel mir sehr gut.Wir haben die Maße leicht verändert und die Grundplatte vergrößert,  um das Paddle  beschweren zu können.

Orginalbauanleitung: www.amqrp.org/projects/paddle/NB6M%20Paddles.html

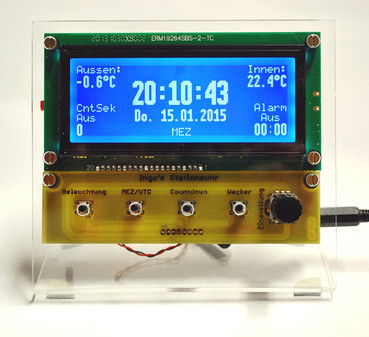

Arduino-Stationsuhr

Schon lange war ich auf der Suche nach einer Uhr für's Shack, die gewisse Voraussetzungen erfüllt. Da ich nicht fündig wurde, habe ich selber eine entwickelt. Macht sowieso viel mehr Spaß, als eine zu kaufen.

Arduino-Stationsuhr-Doku.pdf
Eagle.7z
Libraries.7z
Sketche.7z



Arduino-LED Aufsteckplatinen


11.02.13: Beim letzten Arduinokurs hatten wir für erste Experimente mit dem Arduino ein Steckbrett benutzt. Dies war nicht besonders lustvoll. Es gab Kontaktprobleme. Beim Transport wurden die Bauteile verbogen.

Deswegen wollten wir es beim neuen Kurs besser machen. Wir fertigten kleine Aufsteckplatinen an.
Der neue Arduinokurs folgt einem neuen Konzept. Das Programmieren wird anhand des Arduinoroboters erlernt. Die Aufsteckplatinen sind deswegen nur ein Zwischenhilfsschritt.

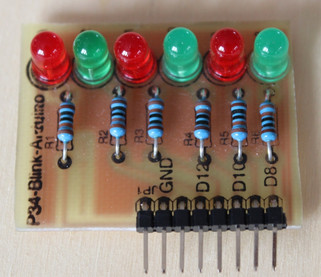

Der erste Versuch war eine Platine mit 6 LEDs.  (Anschlüsse: D 8 - 13 )

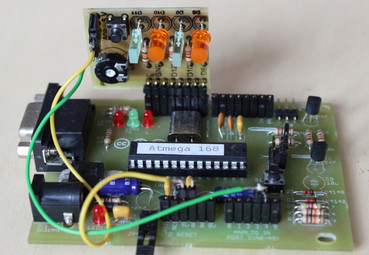

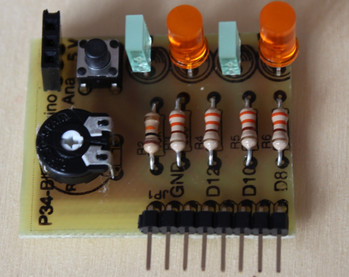

Der zweite Versuch war eine Platine mit 4 LEDs, einem Taster und einem Trimmer. Es kann jetzt zusätzlich die Eingabe mit dem Taster programmiert werden. Mit dem Trimmer kann einen Spannung auf den Analogeingang gegeben werden und damit die Analog-Digitalwandlung programmmiert werden.
Mit dieser kleinen Platine können somit die Grundeingaben und Grundausgaben programmiert werden.
Anschlüsse: Dioden: D 8 - 11.  Taster D 12

Für die Platinen gibt es keine Anleitungen. Die anhängenden Dateien beinhalten die Eaglefiles und die daraus erzeugten Bilder. Die Platinen können somit leicht erstellt werden.

Ard-6 LED.zip 163 K
Ard-4-LED.zip 224 K



Arduino-Morsetrainer.pdf 1,59 MAusführlicher Beitrag
Morsepaddle4 01.pde 10,82 KDas Programm

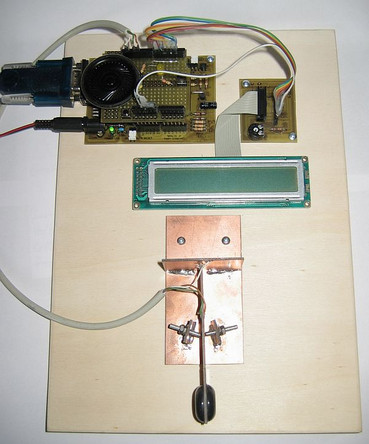

Arduino: Morsetrainer

Ich kann nicht morsen!
Aber ich kann programmieren. Deshalb entstand dieser Morsetrainer auf Basis des Arduino-Systems.

Das war, zusammen mit unserem Roboter, der Hingucker auf der Ham-Radio 2011.

Die Resonanz war gigantisch! Wir mussten den Besuchern immer versprechen, dieses Projekt zu veröffentlichen, was hiermit geschieht.

Ingo, DL6IS



Morsetaste nach NB6M.pdf 168 K



Arduino: Anschluss eines LCD- Displays

Wir haben zum einfacheren Anschluss der vorhandenen LCD-Displays Adapterkabel und eine Adapterplatine angefertigt.

Displays mit gleicher Steckerbelegung gibt es auch bei Reichelt.

Arduino-LCD-Adapter- Anleitung.pdf 181 K



Arduino: Anschluss von 2 oder mehr LCD-Displays

Ich habe in einem Forum gefunden, wie mehrere Displays an den Arduino angeschlossen werden können. Sehr elegant.

Arduino-2 LCD-Displays.pdf 77 K
