OV-Projekte

Haftungsausschluss

Wir schließen jegliche Haftung für Sach- und Personenschäden bei Nachbau oder Betrieb unserer OV Projekte aus. Alle Angaben ohne Gewähr. Es handelt sich nicht um Bauanleitungen sondern zeigt nur Projekte unserer Mitglieder. Ihr handelt ausschließlich auf eigene Gefahr.

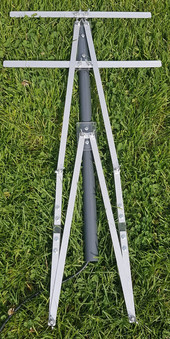

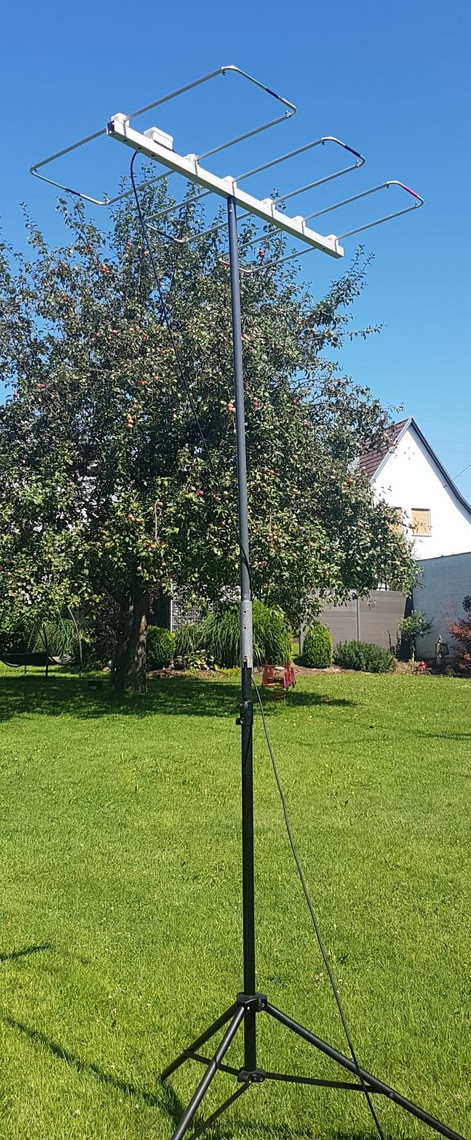

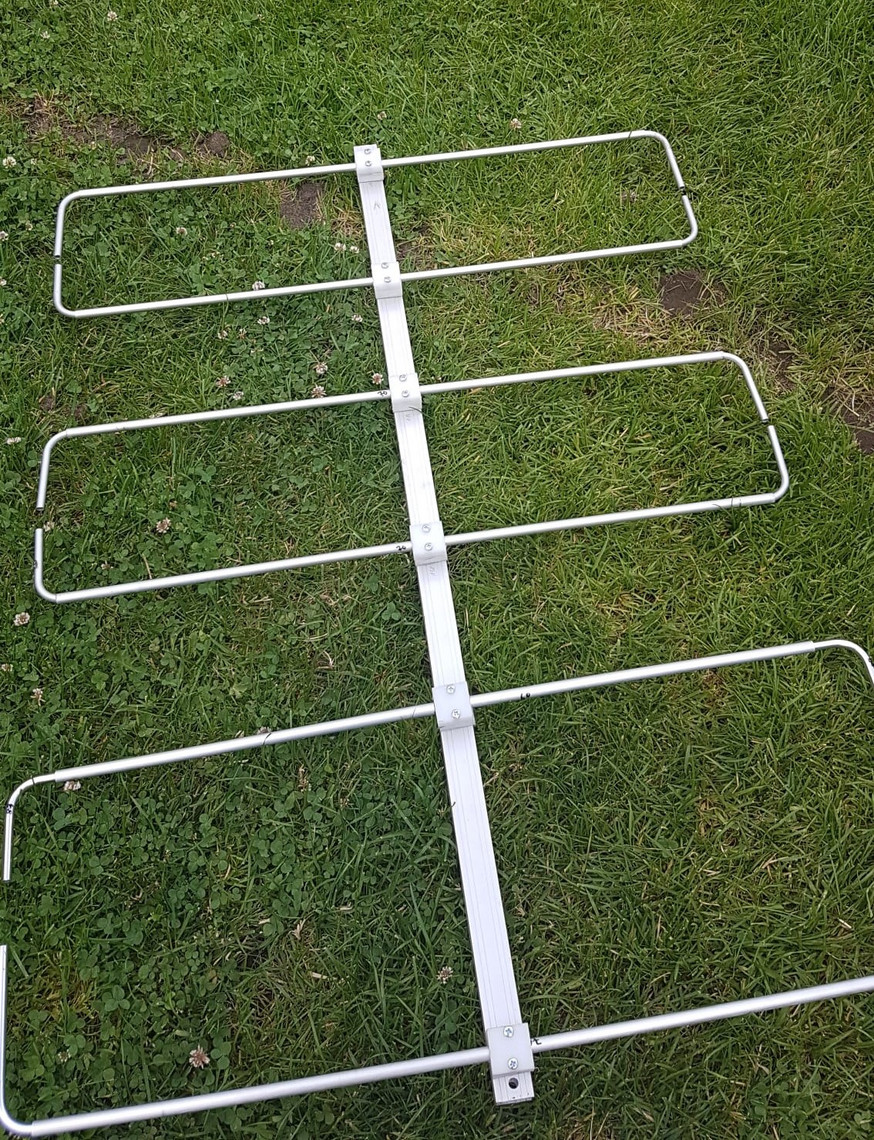

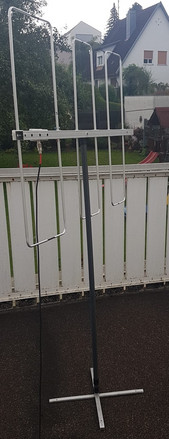

6 Element Moxon Antenne für 2m und 70cm

Eine 6-Element-Moxon-Antenne für die Frequenzbänder von 2 Meter (VHF) und 70 Zentimeter (UHF) ist eine spezielle Form einer Richtantenne, die für den Amateurfunk verwendet wird. Sie bietet eine gute Richtwirkung, einen hohen Gewinn und eine verbesserte Signalqualität. Hier ist eine ausführliche Erklärung:

Aufbau und Funktionsweise

  1. Grundkonzept:

    • Moxon-Design: Eine Moxon-Antenne ist eine rechteckige Version einer Yagi-Uda-Antenne. Sie besteht aus einem aktiven Element (Strahler), einem passiven Element (Reflektor) und weiteren passiven Elementen (Direktoren).
    • 6 Elemente: Bei einer 6-Element-Moxon-Antenne sind diese Elemente so angeordnet, dass zwei Elemente (Strahler und Reflektor) eine Moxon-Struktur bilden und die restlichen vier Elemente als Direktoren dienen.
  2. Elemente:

    • Strahler (Driven Element): Dies ist das aktive Element, an das das Speisekabel angeschlossen wird. Es ist normalerweise mittig platziert.
    • Reflektor: Ein passives Element, das hinter dem Strahler positioniert ist und die Abstrahlung in die gewünschte Richtung unterstützt.
    • Direktoren: Die verbleibenden vier Elemente sind vor dem Strahler angeordnet und dienen dazu, die Richtwirkung und den Gewinn der Antenne zu erhöhen.
  3. Frequenzbänder:

    • 2 Meter Band (VHF): Dieses Band reicht von 144 bis 146 MHz und wird häufig im Amateurfunk verwendet.
    • 70 Zentimeter Band (UHF): Dieses Band reicht von 430 bis 440 MHz und bietet eine höhere Frequenz, was eine kürzere Wellenlänge und kleinere Elemente erfordert.
  4. Abmessungen:

    • Die genauen Abmessungen der Elemente und der Abstände zwischen ihnen sind entscheidend für die Resonanz auf den gewünschten Frequenzen. Für eine dualbandfähige Antenne müssen diese Abmessungen sorgfältig berechnet und abgestimmt werden.
  5. Materialien:

    • Die Elemente bestehen in der Regel aus leitfähigen Materialien wie Aluminium oder Kupfer, um eine gute Leitfähigkeit und mechanische Stabilität zu gewährleisten.

Vorteile

  • Richtwirkung: Eine Moxon-Antenne hat eine sehr gute Richtwirkung mit einem engen Hauptstrahlungswinkel.
  • Gewinn: Durch die Verwendung mehrerer Elemente wird der Antennengewinn erhöht, was zu einer besseren Signalstärke und Reichweite führt.
  • Kompakte Bauweise: Im Vergleich zu herkömmlichen Yagi-Antennen benötigt eine Moxon-Antenne weniger Platz, da die Elemente gefaltet sind.
  • Einfacher Aufbau: Die Konstruktion ist relativ einfach und kann auch von Amateurfunkern selbst gebaut werden.

Anwendung

Eine 6-Element-Moxon-Antenne für 2m und 70cm wird hauptsächlich im Amateurfunk verwendet. Sie eignet sich gut für Anwendungen, bei denen eine hohe Richtwirkung und ein guter Gewinn erforderlich sind, wie z.B. für SSB, CW, FM und digitale Betriebsarten. Sie kann stationär auf einem Mast montiert oder als portable Antenne genutzt werden.

Zusammenfassung

Die 6-Element-Moxon-Antenne für die Frequenzbänder 2m und 70cm ist eine vielseitige, leistungsstarke und kompakte Antenne, die durch ihre besondere Bauweise und die Anordnung der Elemente eine hohe Richtwirkung und guten Gewinn bietet. Sie ist besonders bei Amateurfunkern beliebt, die eine effektive und platzsparende Antenne für VHF- und UHF-Betrieb suchen.

Gebaut von DJ0GI.

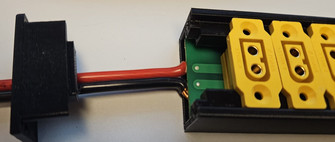

XT60 Power Bar

Dieses Project dient als Hochstromfeste "Steckdosenleiste". Hier der Link zum Github Projekt

https://github.com/DF3MT/XT60_Power_Bar

DF3MT



Dummy Load mit -40dB Abschwächer "Attenuator"

Ein Dummy Load ist ein nützliches Werkzeug, um die Leistung von elektrischen Geräten zu testen, ohne sie tatsächlich in Betrieb zu nehmen. Stell es dir wie einen Platzhalter vor, der die gleichen elektrischen Eigenschaften hat wie das eigentliche Gerät, aber keine tatsächliche Funktion erfüllt.



Wenn du also beispielsweise einen Verstärker oder eine Stromquelle testen möchtest, aber keine Lautsprecher oder andere Lasten anschließen willst, kannst du stattdessen einen Dummy Load verwenden. Er simuliert den Widerstand, den das Gerät normalerweise erleben würde.



Ein Dummy Load mit einer Leistung von 500 Watt bedeutet, dass er bis zu 500 Watt an elektrischer Leistung aufnehmen und verarbeiten kann. Das ist wichtig, um sicherzustellen, dass der Dummy Load die volle Leistung des zu testenden Geräts aushalten kann, ohne beschädigt zu werden.



Der -40dB Dämpfungsausgang ist eine Art, wie der Dummy Load das elektrische Signal reduziert. Denk daran, wie du die Lautstärke an einem Radio oder einem Musikplayer einstellst. Wenn es zu laut ist, drehst du die Lautstärke herunter. Ähnlich dazu reduziert der -40dB Dämpfungsausgang die Stärke des elektrischen Signals, um sicherzustellen, dass die Messungen nicht durch zu viel Strom beeinträchtigt werden.



Insgesamt ist ein Dummy Load mit 500 Watt und einem -40dB Dämpfungsausgang ein nützliches Werkzeug für Elektronik-Enthusiasten, Ingenieure und Techniker, um die Leistung und Zuverlässigkeit ihrer Geräte zu testen, ohne sie tatsächlich betreiben zu müssen.

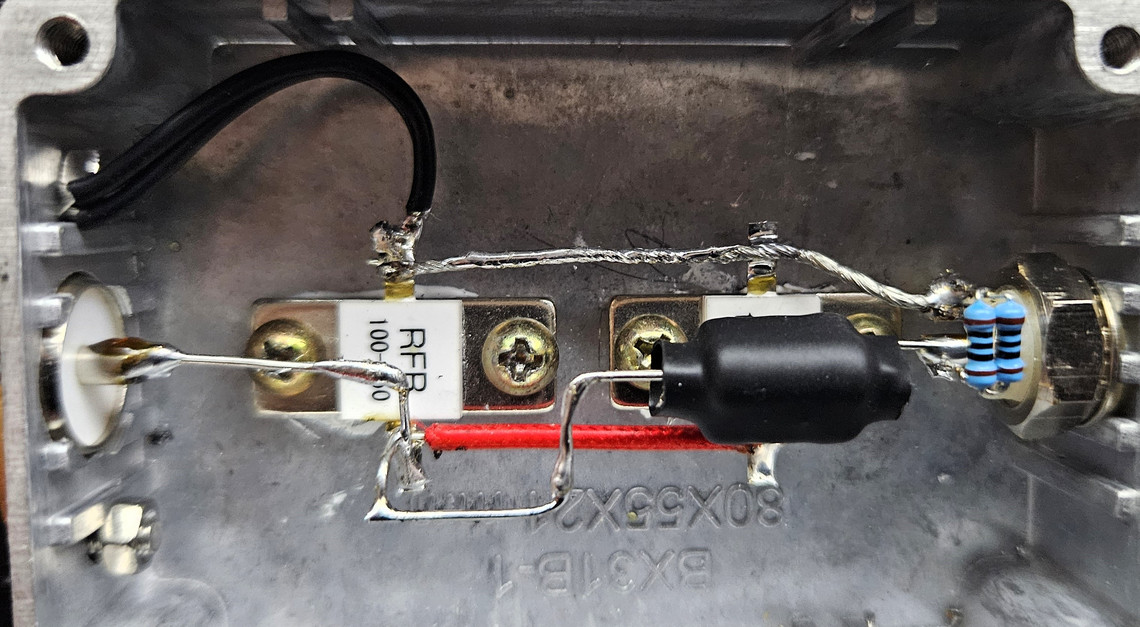

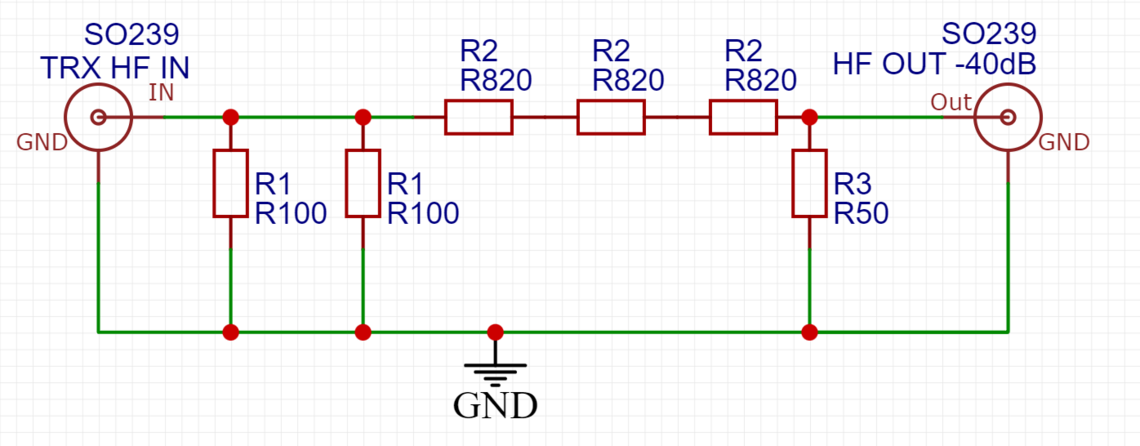

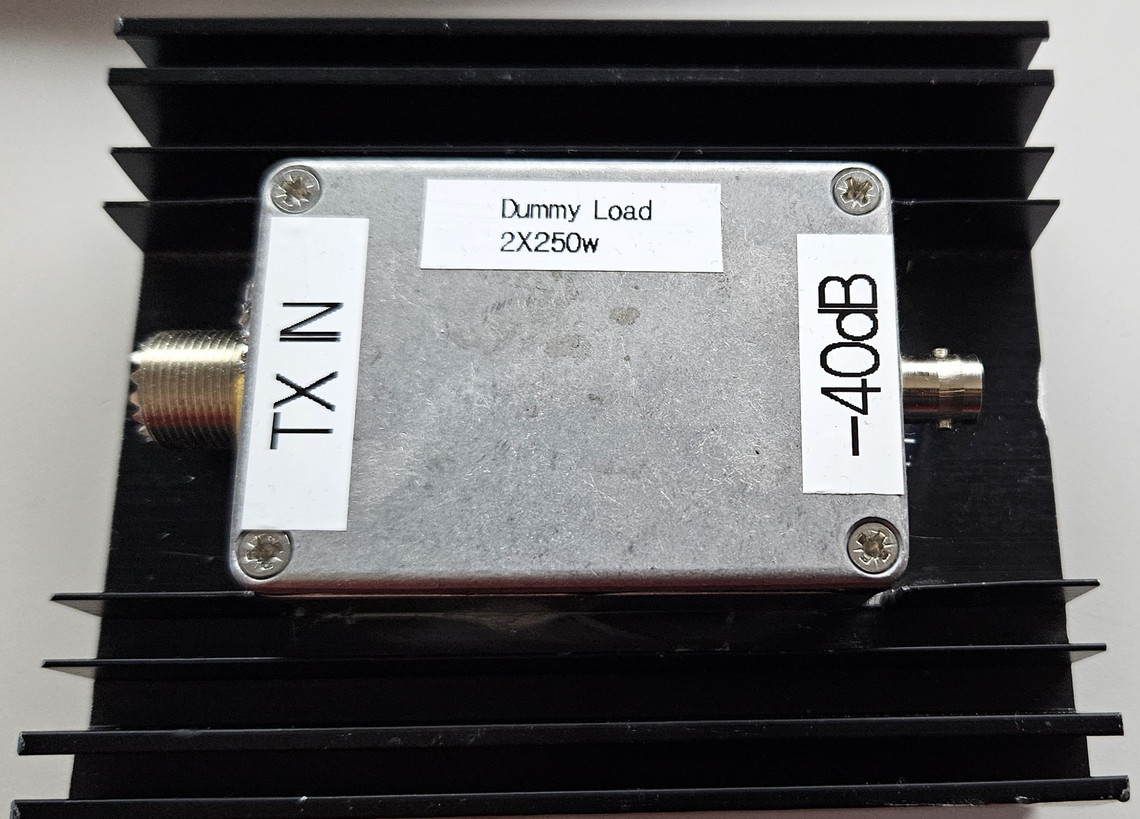

500W Dummyload mit -40dB Messausgang. Projekt von DF3MT

Koax DC Fernspeisung, Coax DC power delivery, Bias TEE

Ein Bias-Tee ist eine elektronische Vorrichtung, die in der Hochfrequenztechnik verwendet wird, um Gleichstrom (DC) und Hochfrequenz (HF) in einem einzigen Kabel zu übertragen. Es wird oft in Anwendungen wie der Stromversorgung von aktiven Hochfrequenzkomponenten wie Verstärkern, Oszillatoren oder Funkgeräten verwendet.

Hier ist eine detaillierte Erklärung, wie ein Bias-Tee funktioniert:

  1. Grundprinzipien: Ein Bias-Tee besteht im Wesentlichen aus einem Eingangsanschluss, einem Ausgangsanschluss und einem DC-Einspeisepfad. Es kombiniert einen Hochfrequenz- und einen Gleichstrompfad in einem einzigen Kabel, wobei der HF-Pfad die Hochfrequenzsignale durchlässt und der DC-Pfad Gleichstrom liefert.

  2. Aufbau: Der Bias-Tee hat typischerweise drei Anschlüsse: Ein HF-Eingangsanschluss, ein HF-Ausgangsanschluss und einen DC-Einspeisepfad. Der HF-Eingang ist normalerweise mit dem Hochfrequenzsignal verbunden, das übertragen werden soll. Der HF-Ausgang ist mit dem Gerät verbunden, das das HF-Signal empfängt. Der DC-Einspeisepfad wird verwendet, um Gleichstrom in das System einzuspeisen, z. B. um eine Verstärkerschaltung mit Strom zu versorgen.

  3. Funktionsweise:

    • Hochfrequenzpfad: Der Hochfrequenzpfad besteht normalerweise aus einem kapazitiven Element (Kondensator) und einem Sperrfilter. Der Kondensator blockiert den Gleichstrom und ermöglicht gleichzeitig die Durchleitung von Hochfrequenzsignalen. Der Sperrfilter verhindert, dass der DC-Strom in den HF-Schaltkreis gelangt.
    • Gleichstrompfad: Der Gleichstrompfad besteht aus einem Induktivitäts- oder Spulenelement. Dieses Element blockiert Hochfrequenzsignale und ermöglicht gleichzeitig den Durchfluss von Gleichstrom. Der Gleichstrom wird dann über den DC-Anschluss an das Gerät geliefert, das Strom benötigt.
  4. Anwendungen:

    • Verstärker: Ein Bias-Tee wird oft verwendet, um Gleichstrom in Verstärkerschaltungen einzuspeisen, die Hochfrequenzsignale verstärken. Dies ermöglicht eine einfache Integration von Verstärkern in Systeme, in denen die Stromversorgung von außen erfolgt.
    • Antennen: Bei der Speisung von Antennen mit Verstärkern oder aktiven Schaltungen kann ein Bias-Tee verwendet werden, um sowohl das HF-Signal von der Antenne als auch die Stromversorgung für die aktiven Schaltungen bereitzustellen.
  5. Designüberlegungen:

    • Frequenzbereich: Die Auswahl der Bauelemente im Bias-Tee hängt vom Frequenzbereich der Hochfrequenzsignale ab, die durchgelassen werden sollen.
    • Strombelastbarkeit: Der Bias-Tee muss den benötigten Gleichstrom für das angeschlossene Gerät liefern können, ohne überlastet zu werden.
    • Verluste: Die Einfügungsdämpfung des Bias-Tees sollte minimal sein, um die Signalintegrität nicht zu beeinträchtigen.

Zusammenfassend ermöglicht ein Bias-Tee die Kombination von Gleichstrom- und Hochfrequenzsignalen in einem einzigen Kabel, indem es separate Pfade für jede Art von Signal bereitstellt und gleichzeitig sicherstellt, dass sie sich nicht gegenseitig stören. Dies macht ihn zu einem nützlichen Bauteil in vielen Hochfrequenzanwendungen.

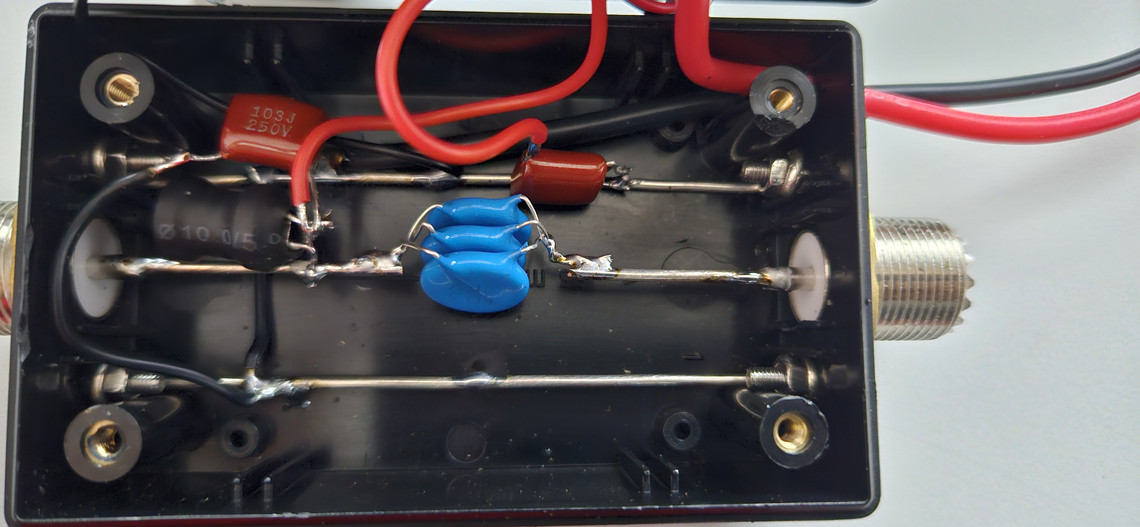

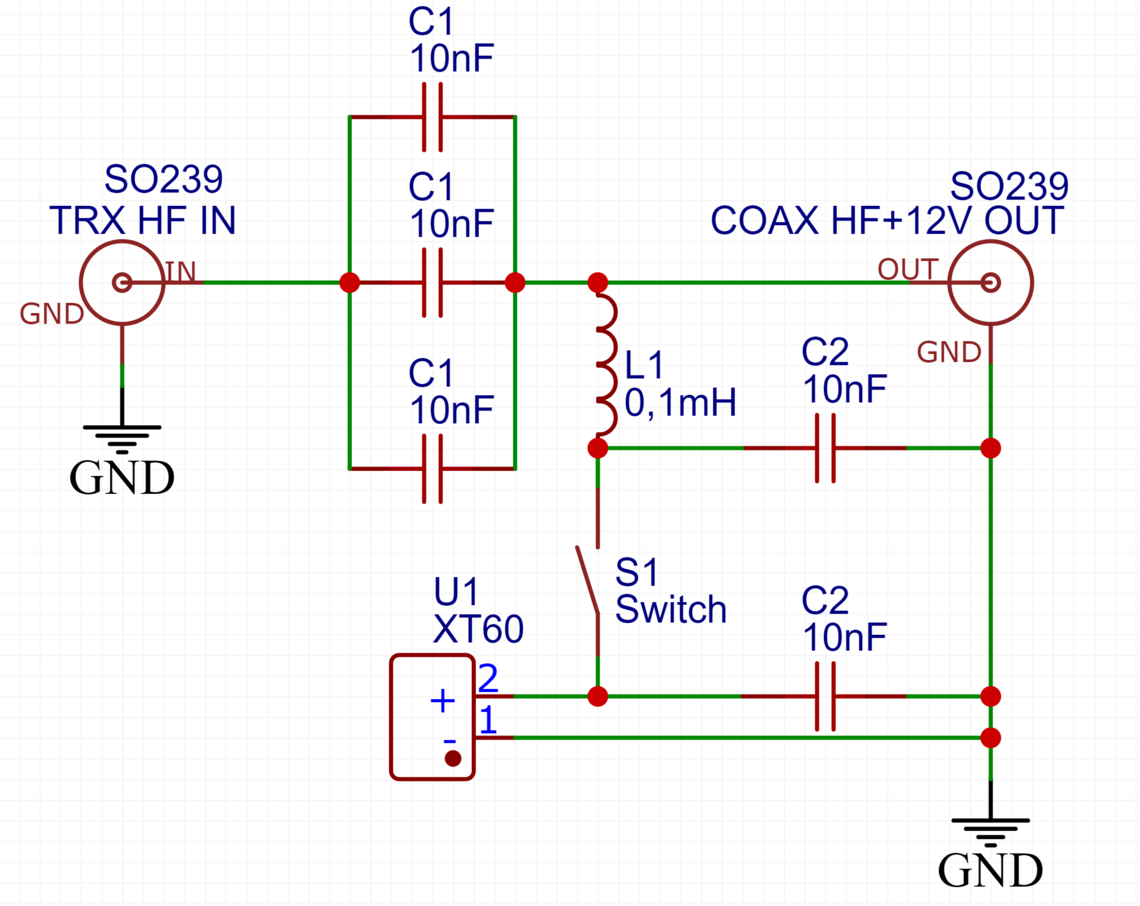

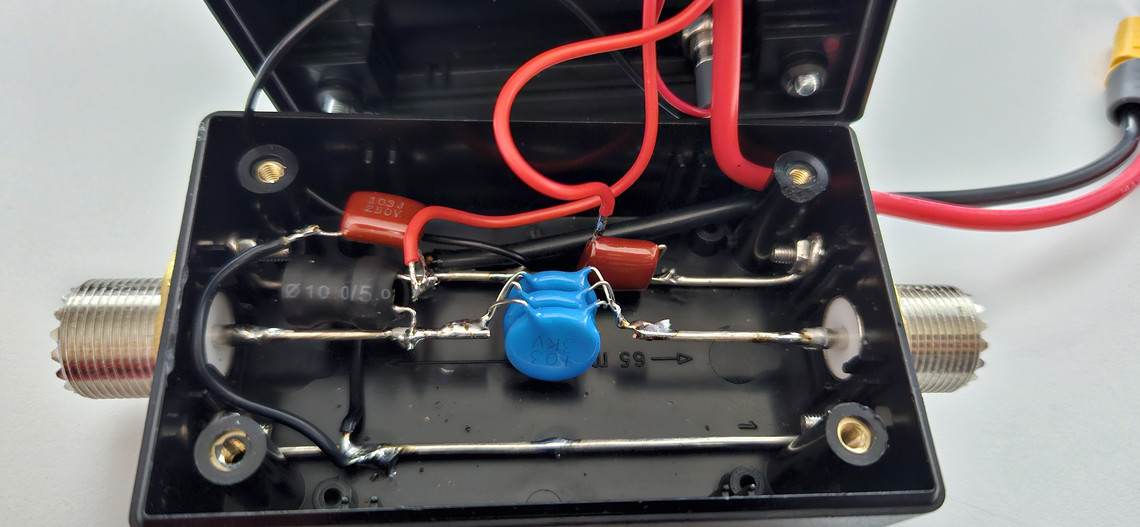

Fernspeiseweiche SO239/XT60 zur Versorgung eines Outdoortuners mit Energie über das Antennenkabel. Eigenbau von DF3MT

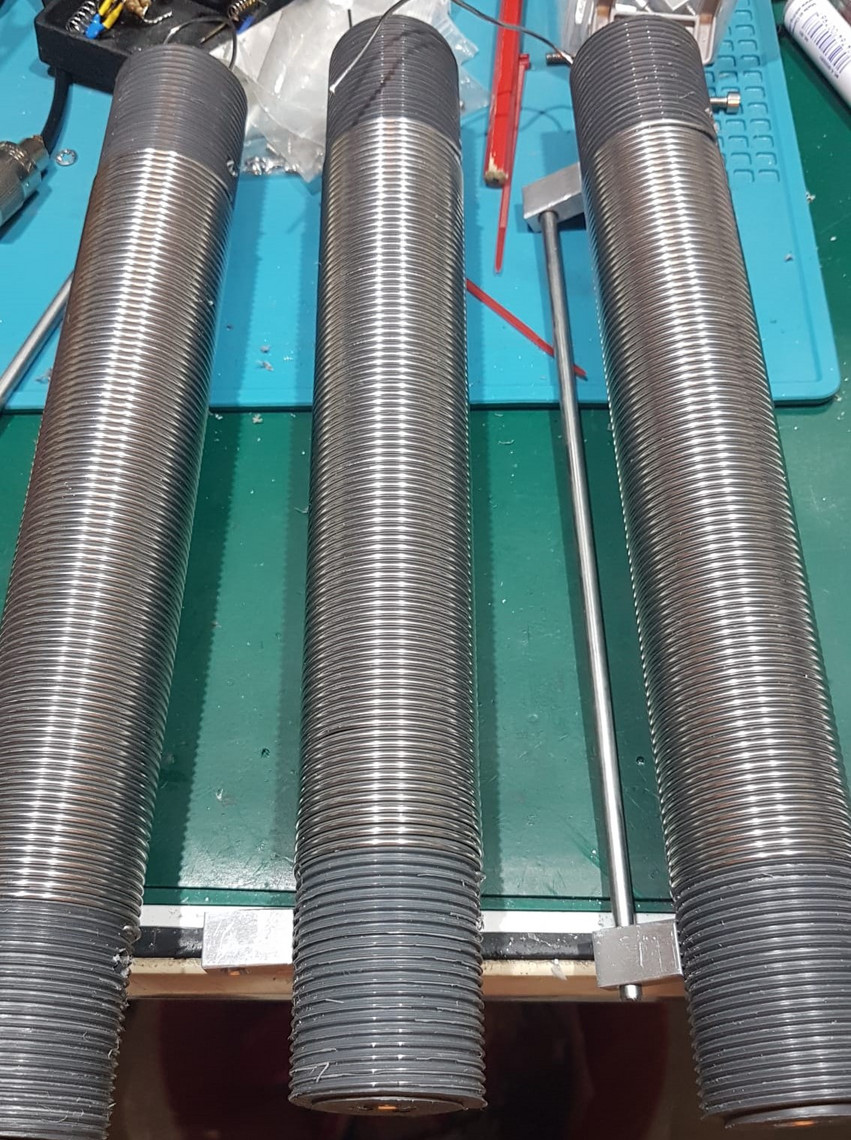

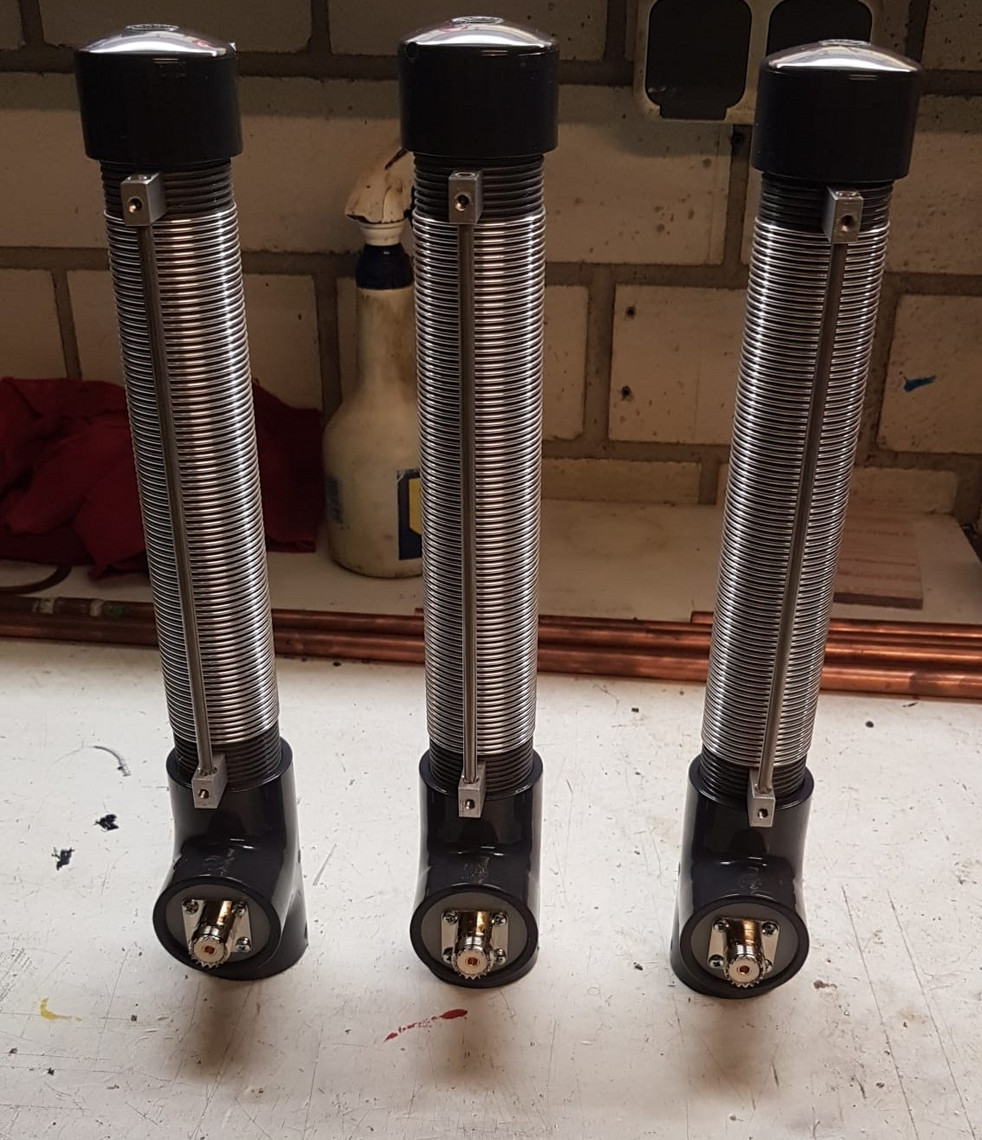

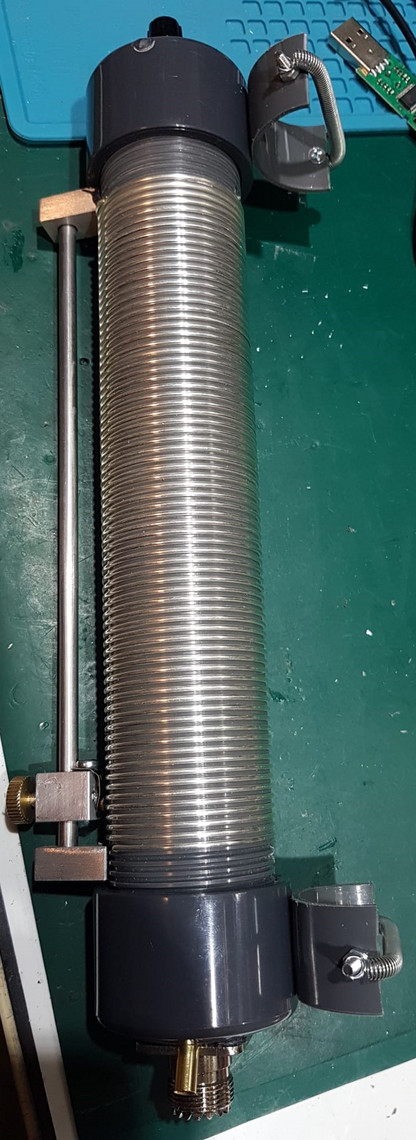

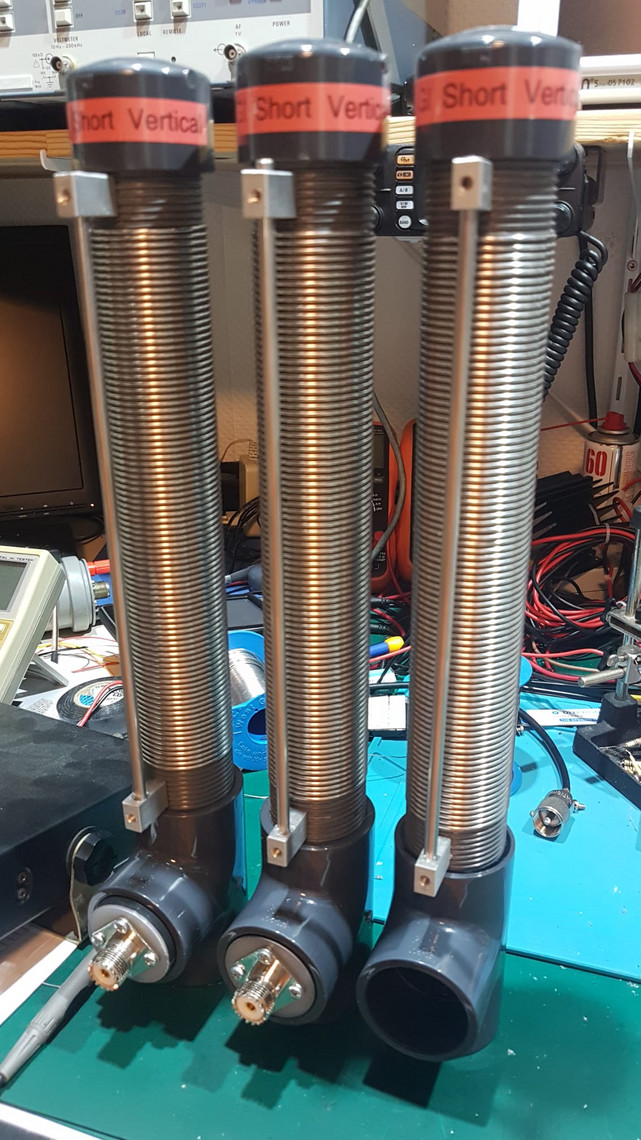

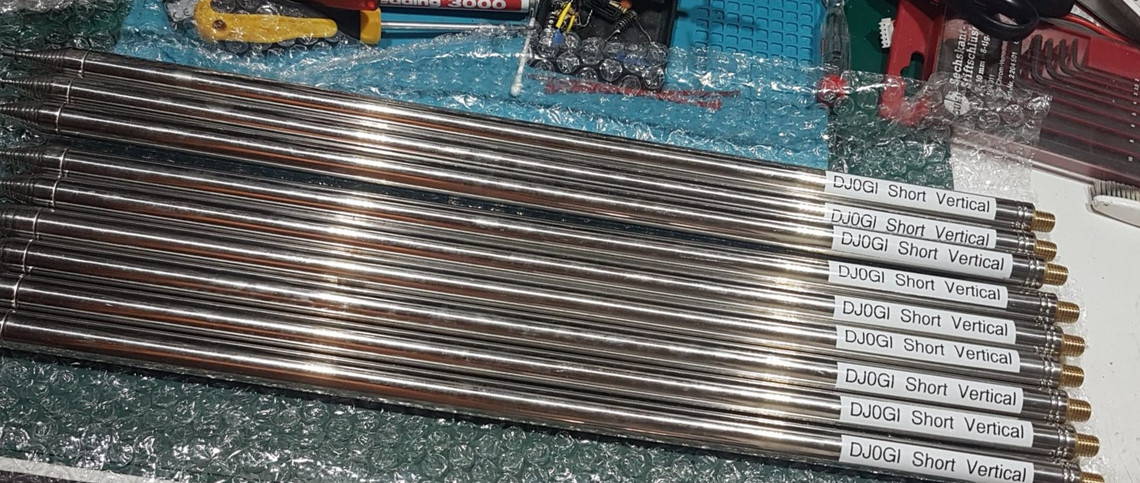

DJØGI Short Vertical

Die DJØGI Short Vertical Antenne ist eine bemerkenswerte Konstruktion im Bereich des Amateurfunks, die für den Betrieb auf den Kurzwellenbändern konzipiert ist. Diese Antenne, die ihren Namen von ihrem Schöpfer, dem Funkamateur DJØGI, erhalten hat, zeichnet sich durch ihre einfache Bauweise und ihre effektive Leistung aus.



Die Short Vertical Antenne besteht im Wesentlichen aus einem vertikalen Strahler, der über eine variable Spule mit einem Transceiver oder einem anderen HF-Sender/Empfänger verbunden ist. Im Vergleich zu herkömmlichen Vertikalantennen ist die Short Vertical Antenne deutlich kürzer, was sie ideal für Situationen macht, in denen begrenzter Platz vorhanden ist oder wo herkömmliche lange Vertikalantennen nicht möglich sind.



Die DJØGI Short Vertical Antenne verwendet in der Regel eine Länge von nur einem Bruchteil der vollen Wellenlänge für das betreffende Frequenzband. Dies bedeutet, dass die Antenne im Vergleich zu längeren Vertikalantennen kompakter ist und weniger Platz beansprucht. Trotz ihrer geringen Größe kann sie dennoch eine effiziente Strahlung von HF-Signalen ermöglichen.



Eine wichtige Komponente der DJØGI Short Vertical Antenne ist das Gegengewicht oder die Erdungsanordnung, die dazu beiträgt, die Antenne abzustimmen und die Strahlungseffizienz zu verbessern. Dies kann durch eine Vielzahl von Methoden erreicht werden, einschließlich einer Bodenplatte, radialen Drähten oder einem künstlichen Boden (z. B. einem Erdungsgitter).



Die DJ0GI Short Vertical Antenne bietet mehrere Vorteile für Funkamateure. Ihre geringe Größe und einfache Bauweise machen sie einfach zu installieren, auch in Umgebungen mit begrenztem Platz wie Wohngebieten oder Stadtwohnungen. Darüber hinaus bietet sie eine gute Leistung auf den Kurzwellenbändern und ermöglicht eine effektive Kommunikation über große Entfernungen.



Es ist jedoch wichtig zu beachten, dass die Effizienz und Leistungsfähigkeit der Short Vertical Antenne stark von der spezifischen Installationsumgebung abhängen können. Eine sorgfältige Platzierung und Abstimmung sind entscheidend, um optimale Ergebnisse zu erzielen. Dennoch bleibt die DJØGI Short Vertical Antenne eine attraktive Option für Funkamateure, die eine kompakte und effektive Lösung für den Betrieb auf den Kurzwellenbändern suchen.

Projekt von DJ0GI

80m Rahmenantenne (80m Frame Antenna)

Eine 80 Meter Rahmenantenne ist eine effiziente und beliebte Antennenkonstruktion im Amateurfunkbereich, insbesondere für den Betrieb im Kurzwellenband bei 3,5 MHz. Diese Art von Antenne wird oft für Langwellen-Kommunikation verwendet und kann in verschiedenen Konfigurationen gebaut werden, je nach den verfügbaren Platzverhältnissen und den Präferenzen des Funkamateurs.



Die Grundidee einer Rahmenantenne besteht darin, dass sie aus einem geschlossenen, elektrisch leitfähigen Rahmen besteht, der typischerweise aus Draht, Rohren oder anderen Materialien hergestellt wird. Dieser Rahmen wird dann mit einem Transceiver oder einem anderen Sender/Empfänger verbunden, um Funkkommunikation zu ermöglichen.



Die Länge und Breite des Rahmens sind wichtige Parameter, die die Resonanzfrequenz und die Strahlungseigenschaften der Antenne beeinflussen. Bei einer 80 Meter Rahmenantenne wird die Länge des Rahmens in der Regel so dimensioniert, dass sie der Wellenlänge des 80 Meter Bands entspricht, was ungefähr 80 Meter oder 260 Fuß entspricht. Die Breite des Rahmens kann variieren, liegt jedoch typischerweise im Bereich von einem bis drei Metern.



Die Rahmenantenne arbeitet durch die Erzeugung eines magnetischen Feldes innerhalb des Rahmens, das von einem Wechselstrom durch den Rahmen erzeugt wird. Dieses Magnetfeld strahlt elektromagnetische Wellen aus, die von anderen Funkstationen empfangen werden können. Gleichzeitig nimmt die Antenne auch elektromagnetische Wellen aus der Umgebung auf, die dann vom Transceiver empfangen werden können.



Eine der Hauptvorteile einer Rahmenantenne ist ihre relative Einfachheit und ihre Fähigkeit, in begrenzten Platzverhältnissen effektiv zu arbeiten. Sie benötigt keinen massiven Turm oder hohe Montagepunkte wie eine Dipol- oder Yagi-Antenne und kann oft auf einem Dachboden, zwischen Bäumen oder an anderen Stellen mit begrenztem Platz installiert werden.



Darüber hinaus weist die Rahmenantenne eine recht breite Bandbreite auf, was bedeutet, dass sie über einen größeren Frequenzbereich hinweg effektiv arbeiten kann, ohne dass eine aufwendige Abstimmung erforderlich ist. Dies macht sie zu einer vielseitigen Option für Funkamateure, die gerne auf verschiedenen Frequenzen kommunizieren.



Insgesamt ist die 80 Meter Rahmenantenne eine praktische und effektive Wahl für Amateurfunker, die auf dem 80 Meter Band arbeiten möchten. Mit ihrer einfachen Konstruktion, ihrer Vielseitigkeit und ihrer Fähigkeit, in begrenzten Platzverhältnissen zu arbeiten, bietet sie eine ausgezeichnete Lösung für Funkamateure aller Erfahrungsstufen.

Gebaut von DJ0GI
