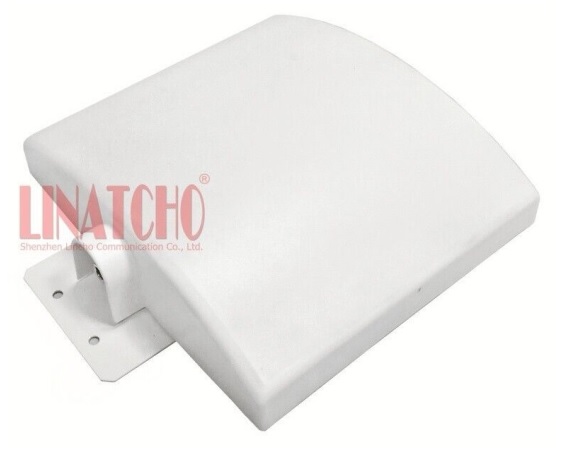

Die Modellnummer lautet LC120012BG. Sie wird über EBay verkauft. Der Preis beträgt $66 einschließlich Versand aus China.


Die wichtigsten technischen Daten der Antenne sind: Vertikale Polarisation, 12 dBi Gewinn, 55 Grad Öffnungswinkel, 1,1 bis 1,3 GHz, 25 cm x 30 cm x 6 cm, N-Anschluss. Wir haben diese Antenne getestet und festgestellt, dass dieser chinesische Hersteller tatsächlich weiß, was er tut und ehrliche Angaben macht. Wir haben einen Test der Rückflussdämpfung im Frequenzbereich von 1 bis 1,5 GHz durchgeführt und festgestellt, dass sie extrem breitbandig ist. Sie hatte >10 dB RL (d.h. < 2:1 vswr) von 1,045 bis 1,348 GHz. >14 dB (1,5:1 vswr) 1,111 bis 1,336 GHz und >20 dB (1,22:1 vswr) 1,134 bis 1,234 GHz.


Wir testeten auch die Verstärkung im 23-cm-Amateurfunkband (1240-1300 GHz). Wir haben dieselbe DATV-Methode verwendet, die bereits in Ausgabe #155 und ausführlich in der KH6HTV Application Note, AN-67, beschrieben wurde. Als Quelle diente ein 23-cm-DVB-T-Sender mit einer Bandbreite von 6 MHz. Der Leistungspegel wurde auf +10 dBm eingestellt. Die Quellantenne war eine Loop-Yagi von Directive Systems. Als Empfänger diente ein TinySA-Spektrumanalysator, der so eingestellt war, dass er die volle Kanalleistung in einem 6 MHz breiten TV-Kanal misst. Die Referenzantenne war eine 1/4-Zoll-Groundplane mit +2,2 dBi Gewinn. Wir stellten fest, dass der Gewinn über das gesamte Band sehr gleichmäßig bei etwa +12 dBi lag, was der Spezifikation des Herstellers entsprach. Unsere gemessenen Antennengewinne waren: +12,1 dBi (1243), +12,4 dBi (1255), +12,6 dBi (1267), +12,4 dBi (1279) & +11,8 dBi (1291 MHz). In der Azimut-Ebene haben wir eine -3-dB-Strahlbreite von 48 Grad gemessen, was nahe an der Spezifikation des Herstellers von 55 Grad liegt.


Jim, KH6HTV


Quelle: ATV-Newsletter 159
