Aus ATV-Newsletter 143

Themen: Abgesetzte 70-cm-Empfangsstellen für den DVB-T-Repeater W0BTV und DVB-T-Empfänger mit "Gültiges-DTV-Signal"- Detektor



Abgesetzte 70-cm-Empfangsstellen für den DVB-T-Repeater W0BTV


Unsere Leser haben zweifellos das RFI-Problem mit unserem DATV-Repeater in Boulder, Colorado, USA, verfolgt. In letzter Zeit wurden wir von extrem starken, breitbandigen Störsignalen auf unseren 70-cm-Empfangsgeräten geplagt. Obwohl die Empfänger eine gute Empfindlichkeit von mehr als -90 dBm haben, muss ein eingehendes Signal größer als -60 dBm sein, um die Funkstörung zu überwinden. Glücklicherweise ist unsere primäre, koordinierte Eingangsfrequenz auf dem 23-cm-Band frei von RFI. Wir haben schließlich resigniert und beschlossen, dass wir mit der 70-cm-Funkstörung einfach leben müssen. Wenn sie vom Eigentümer des Repeater-Standorts, der Regierungsbehörde und einigen ihrer elektronischen Emissionen kommen, dann haben wir sicherlich keinen Anspruch auf eine Beschwerde. Wir müssen damit leben.


Wie unterstützen wir also die Aufgabe unserer örtlichen ARES-Gruppe, den örtlichen Organisationen für öffentliche Sicherheit, ATV-Abdeckung von Notfällen zu liefern? Die gesamte ATV-Ausrüstung von BCARES arbeitet auf dem 70-cm-Band.
Nun, unser Co-Beauftragter, Don, N0YE, machte vor kurzem den Vorschlag: "Warum nicht ein Netzwerk von abgelegenen 70-cm-Empfangsstationen einrichten?" Die perfekte Lösung wäre, wenn unser bestehendes Netzwerk von ATVern auch unsere entfernten Empfangsstationen wären. Einige von uns haben auch QTH-Standorte auf hohen Erhebungen mit großartiger HF-Abdeckung für verschiedene Teile von Boulder County. Außerdem haben wir alle Sichtverbindung zu unserem W0BTV-Repeater auf dem Tafelberg südwestlich der Stadt Boulder. Worum geht es also?


Die einfachste Lösung besteht darin, dass jeder teilnehmende ATVer eine kleine Umstellung seiner Anlage vornimmt, wenn diese nicht aktiv genutzt wird. Verschieben Sie die Frequenz Ihres 70-cm-Empfängers vom Repeater bei 423 MHz und stellen Sie ihn auf die Eingangsfrequenz 441 MHz. Verbinden Sie den HDMI-Ausgang Ihres Empfängers direkt mit dem HDMI-Eingang Ihres 23-cm-Senders (eingestellt auf 1243 MHz). Das zusätzliche Element, das noch benötigt wird, ist, eine logische "gültiges TV-Signal"-Auswertung vom Empfänger zum PTT-Eingang des linearen Leistungsverstärkers des 23-cm-Senders zu bringen. Auf diese Weise wird der Empfänger, sobald er ein eingehendes DTV-Signal sieht, automatisch den 23-cm-Sender einschalten und das Signal an den Weitbereichs-Sender W0BTV weiterleiten. Im Grunde genommen hat so jeder teilnehmende ATVer seinen eigenen 70 cm --> 23 cm Cross-Band-DATV-Repeater. FCC-KENNUNG? Das machen unsere Hi-Des-Modulatoren automatisch für uns. Sie senden automatisch mit den Metadaten des Fernsehbildes das Rufzeichen unserer Station aus.
Die meisten der Boulder-ATV-Hams verwenden die linearen HF-Leistungsverstärker von "KH6HTV Video". Diese Verstärker haben alle eine eingebaute Funktion, direkt mit einer externen PTT-Logikleitung getastet zu werden. Das andere benötigte Element ist ein Empfänger mit einem "Gültigkeitssignal"-Ausgang. Der nächste Artikel in diesem Newsletter beschreibt, wie man einen solchen preiswerten Empfänger bekommt.
Jim, KH6HTV, W0BTV-Betreuer



DVB-T-Empfänger mit "Gültiges-DTV-Signal"- Detektor


Für die automatische Steuerung unserer digitalen ATV-Repeater benötigen wir ein Kontrollsignal, das uns sagt, wann wir ein "Gültiges DTV-Signal" empfangen. In den guten alten, analogen ATV-Tagen erhielten wir diese Information, indem wir einen Tondecoder-555-IC verwendeten, um das Vorhandensein der 15-kHz-Horizontalsynchronimpulse zu erkennen. Bei der digitalen TV-Technik ist das nicht mehr so einfach. Üblicherweise verfügen einige DTV-Empfänger über einen "Gültiges-Signal"-Detektor und eine LED auf der Frontplatte, die entweder rot (kein Signal) oder grün (Signal) leuchtet. Das macht unsere Aufgabe viel einfacher.
Wir müssen einfach nur die LED-Treiberspannung mit einem geeigneten Puffer abgreifen.


Der erste Trick besteht darin, einen geeigneten Empfänger mit dieser LED zu finden. Die Hi-Des-Empfänger verfügen tatsächlich über eine "Gültiges Signal"-LED. Als wir 2015 unseren ersten DVB-T-Repeater bauen wollten, haben wir uns eine einfache Pufferschaltung mit einem Transistor ausgedacht, die wir in den Hi-Des HV-110 Empfänger eingebaut haben. Einzelheiten finden Sie in der KH6HTV Video Application Note AN-23. Als nächstes kam ein kombinierter DVB-T- und DVB-S-Empfänger auf den Markt, den wir alle liebten. Die frühe Version verfügte tatsächlich über eine LED für gültige Signale. Leider verfügt die aktuelle Produktionsserie nicht mehr über diese LED. Also machten wir uns kürzlich auf die Suche nach einem anderen preiswerten Empfänger, der diese LED hat. Bob, WB0NRV, fand einen solchen Empfänger. Es handelt sich um das PanteSat-Modell "HD-99". Je nachdem, wo man ihn kauft, kostet er nur zwischen $15 und $30. Der HD-99 ist kein "Combo", er ist nur für DVB-T geeignet. Das Gerät verfügt über ein eingebautes AC-Netzteil (115/230V), kann aber auch extern über einen +5V-USB-Anschluss auf der Rückseite mit Strom versorgt werden.


Die LED des HD-99 war leicht zu finden. Wenn man das Kunststoffgehäuse öffnet, befindet sie sich direkt auf der Vorderseite neben dem IR-Sensor. Sie ist als LED2 beschriftet. Das Anschließen eines Voltmeters an die freiliegende Leitung zeigte, dass die LED-Spannung dort +1,54 V (rot, kein Signal) und +2,10 V (grün, Signal) beträgt. Für die Steuerung des linearen HF-Leistungsverstärkers in unserem DATV-Repeater verwenden wir ein logisches PTT-Signal (Push To Transmit) von Null, das an Masse gezogen wird, um den Verstärker einzuschalten. Dies wird normalerweise mit einem Transistor mit offenem Kollektor erreicht. Wir brauchen also eine Pufferschaltung zwischen der LED und diesem Transistor, Q3.

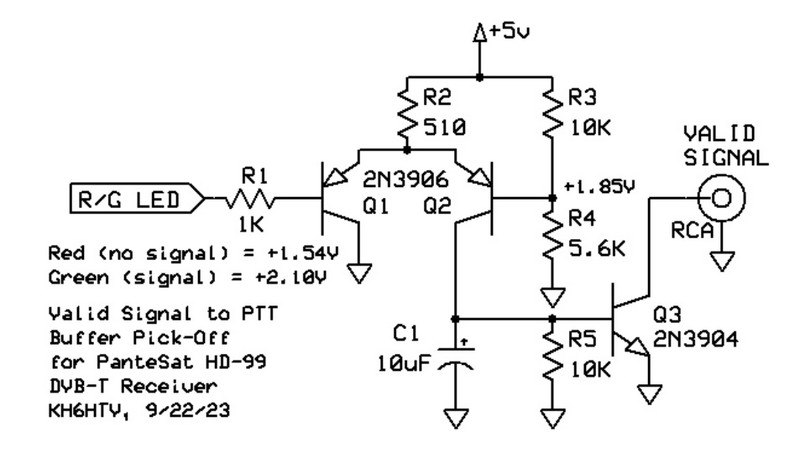

Oben ist die Schaltung, die ich mir ausgedacht habe. Es handelt sich um einen einfachen, emittergekoppelten Differenzverstärker mit einem Paar PNP-Transistoren vom Typ 2N3906. Die Referenzspannung wurde auf den mittleren Wert von +1,85 Vdc eingestellt. Der Kondensator C1 dient zur Glättung von schnellen Ein- und Ausschaltvorgängen, die bei schwachen Signalen an der digitalen Schwelle des Empfängers auftreten können.
Der nächste Trick ist, wie man das alles in den wirklich kleinen HD-99 hineinbekommt. Ich habe eine Lochrasterplatte mit Standardbauteilen mit Drahtanschluss verwendet. Ich klemmte die Lochrasterplatte in einen der Schlitze des Kühlkörpers auf dem Hauptprozessor-IC. Für die Anschlüsse habe ich dünnen Wickeldraht verwendet.


Jim, KH6HTV, Boulder, Colorado
Quelle: ATV-Newsletter 143 von www.kh6htv.com
