News Detailansicht

Aus ATV-Newsletter 152

Themen: Hi-Des HV-110 Receiver Computersteuerung und Neues Antennenmodell 70cm/23cm WB11

Hi-Des HV-110 Receiver-Computersteuerung


Ich befinde mich noch in der Testphase für den Umbau eines der lokalen ATV-Repeater. Ich war auf der Suche nach einem Empfänger, den ich irgendwo aufstellen und fernsteuern kann. Ich wollte den Hi-Des HV-110-Empfänger verwenden, musste aber einen Weg finden, ihn fernzusteuern (der ja bekanntlich nur über eine Infrarot(IR)-Fernbedienung gesteuert wird). Calvin von Hi-Des sagt zwar, dass er über die Onboard-Pins irgendwie steuerbar ist, aber er ist nicht ins Detail gegangen, und ich wollte keine Möglichkeit dafür entwickeln. Ich verwende einen MicroPC mit Win11 (mehr dazu später), der zur Steuerung mit dem Internet verbunden ist.



Mit einer Software namens "IRCommand2" konnte ich eine Benutzeroberfläche für die Hi-Des-Fernbedienung erstellen. Die Lite-Lizenz für 10 $ war alles, was ich brauchte, um das zu tun, was ich brauchte, und nicht die teurere Volllizenz. Ich hatte gehofft, einen der vielen alten MCE-IR-Dongles verwenden zu können, die ich noch aus meiner Zeit mit dem Microsoft Media Player herumliegen hatte. Die Software hat einen speziellen Treiber für diese Dongles. JEDOCH, das geht nicht. Der Autor der Software hat mir sofort geantwortet, nachdem ich ihn über die Kontaktadresse auf der Webseite angeschrieben hatte. Es stellte sich heraus, dass Microsoft gerade die MCE-Treiber in einem der letzten Win 11-Updates beschädigt hat, und da sie den Media Player vor einer Weile aufgegeben haben, sind sie nicht daran interessiert, ihn zu reparieren. Mit Windows 10 würde aber alles noch funktionieren. Er schlug vor, dass ich ein USB-UIRT-Modul kaufe, das er immer noch für seine Software-Updates verwendet. Ich habe es bestellt und es funktioniert einwandfrei.



Ich habe dann den HDMI-Ausgang des HV-110 durch einen HDMI-Splitter geleitet, um sowohl den lokalen Monitor als auch den MicroPC über einen USB-Dongle zu versorgen. Der schwierigste Teil war das Erfassen der tatsächlichen IR-Signale und die Einrichtung der Benutzeroberfläche-Tasten. Die Fernbedienung verwendet das NEC1-IR-Protokoll, aber die Software will RAW-IR-Daten. Also habe ich die NEC-Codes erfasst und in RAW konvertiert und dann meine Tasten manuell bearbeitet. Mit diesem Setup kann ich alle Funktionen des Hi-Des HV-110 fernsteuern und ändern, ihn ein- und ausschalten und sogar seine Firmware aktualisieren, wenn ich mutig genug bin :).

Ach ja, ich streame auch die HV-110-Ausgabe vom MicroPC mit VDONinja, so dass ich das Video überwachen kann, ohne mich erst am Micro-PC einzuwählen. Als nächstes werde ich versuchen, dies mit einem Raspberry Pi zu replizieren und meinen MicroPC nicht zu blockieren. Aber für den Moment wird das reichen. Ich fühle mich mit Windows sowieso wohler. Ich hoffe, dass sich dies für jemanden als nützlich erweisen wird, falls er seine HV-110-Empfänger fernsteuern möchte. Es hat mich einige Wochen Kopfzerbrechen gekostet, bis das ganze IR-Zeug richtig funktionierte.


John Kozak, K0ZAK, Reisterstown, Maryland

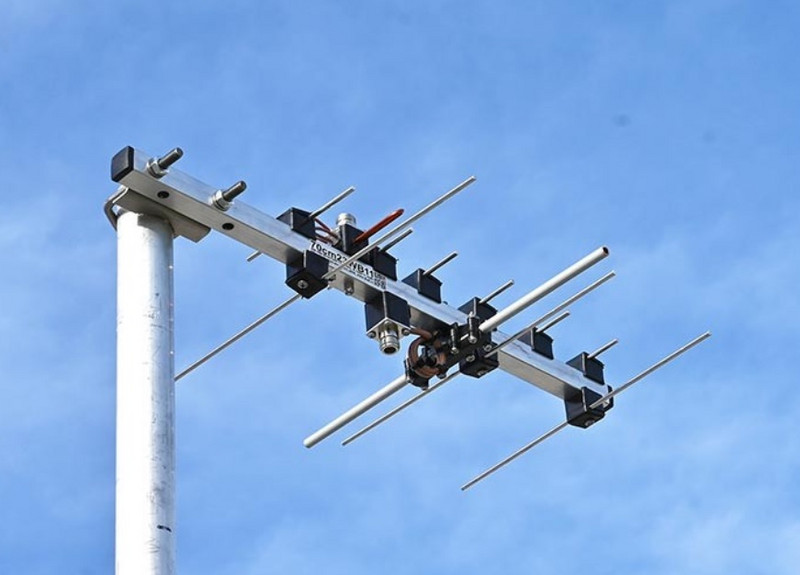

Neues Antennenmodell 70cm/23cm WB11 (Bild oben)


Colin, WA2YUN, hatte die Antenne beim Surfen im Internet gefunden. Er kaufte eine zum Testen und ließ sie uns freundlicherweise prüfen. Fazit: Eine ausgezeichnete Antenne, sehr robuste Konstruktion. Sehr gut dokumentiert mit sehr detaillierten Spezifikationen auf ihrer Website:
https://antennas-amplifiers.com/dualband-70cm-23cm-antenna-two-connectors-70cm23wb11/


Außerdem sind die Angaben recht genau. Wir haben festgestellt, dass sie die Spezifikationen für den Gewinn erfüllt. Es werden 8,1 dBi für das 70-cm-Band und 11,4 dBi für das 23-cm-Band angegeben. Wir haben u.a. gemessen: 435 MHz = 7,2 dBi, 1255 MHz = 11,8 dBi, 1291 MHz = 11,0 dBi.

Wir sind der Meinung, dass dies eine ausgezeichnete Antenne für jeden Funkamateur ist, der eine Yagi für beide Bänder mit zwei Anschlüssen sucht. Sie wäre ideal für Notfunk-Gruppen als Ergänzung zu ihren ATV-Paketen für den mobilen Einsatz im Feld. Außerdem ist diese Antenne definitiv nicht für den Geldbeutel schädlich. Ihr Preis beträgt 139 € (Euro).


Jim Andrews, KH6HTV, Boulder, Colorado


Quelle: US-amerikanischer Newsletter für ATV-Freunde, Ausgabe 152
