DB0XR stellt sich vor

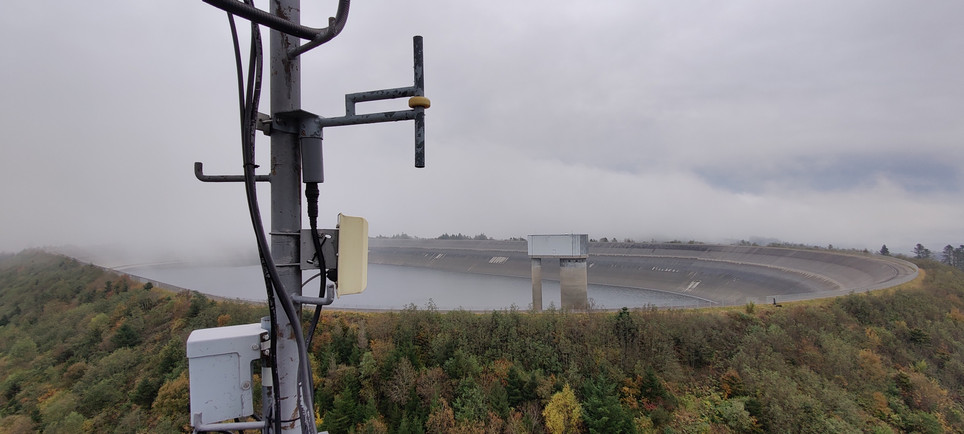

Unsere Relais-Funkstelle DB0XR befindet sich auf 1050 m.ü.M. am Hornbergbecken in der nähe der Stadt Wehr im Landkreis Waldshut. Das Relais wird aktuelle durch Otto (DK9GO) als Sysops betreut.

Locator: JN37xp

Frequenzen und Betriebsarten

FM und EchoLink

TX (Downlink):   145,7125 MHz
RX (Uplink):        145,1125 MHz
Offset:                -0,6 MHz
CTCSS:                TX: 100 Hz | RX: kein
Auftasten:          1750Hz Ton oder DTMF *
EchoLink Node: 205527



Digitale Betriebsarten

TX (Downlink):  438,300 MHz
RX (Uplink):       430,700 MHz
Offset:               -7,6 Mhz

DMR:                DMR-Netz:        BrandMeister
                          DMR-ID:            262739
                          Color Code:      1

YSF(C4FM/Fusion):  Call: DB0XR

D-Star:              Call:  DB0XR (B)

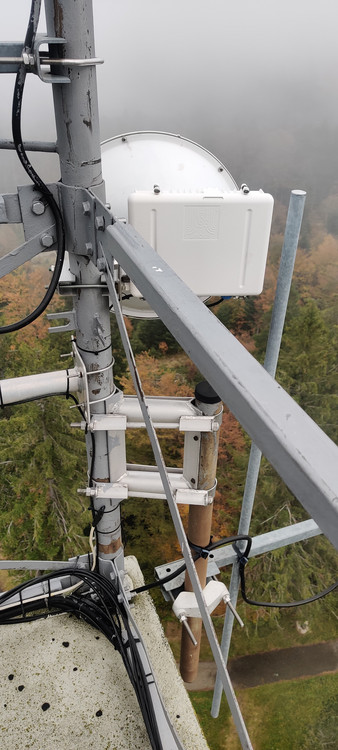

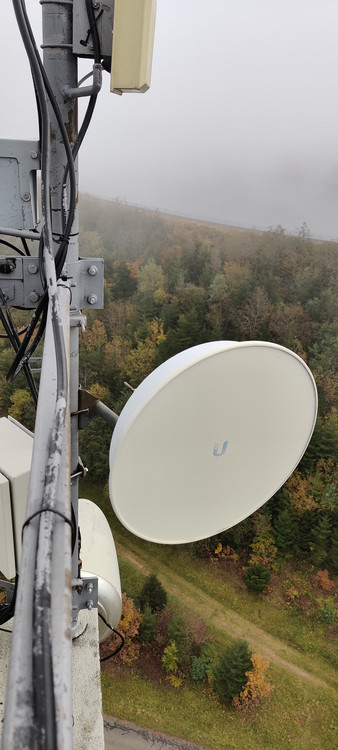

HAMNET:         Benutzereinsteig: 5,705 GHz
                           Bandbreite: 10MHz



Amateutfernsehen (ATV)

DATV TX (3cm-Band):

TX (Downlink):    10,180 GHz
Polarisation:     Horizontal
Symbolrate:      11000
FEC:                    3/4
Bandbreite:      16 MHz

PID Hauptprogramm: Video: 256 | Audio: 257| PCR: 256
PID Testbild: Video: 96 | Audio: 8192 | PCR: 96



FM-ATV RX (13cm-Band):

RX (Uplink):           2,329 GHz
Polarisation:         Horizontal
Unterträger Ton:  6,5 MHz
Bandbreite:           16 MHz

DTMF-Steuerung (70cm-Band):

RX (Uplink):           430,150 MHz



Steuerung per DTMF

Hauptmenü

Befehl   Funktion
*Ansage: Status und Info
0#Aufruf: Hilfe-Menü
1#Aufruf: Sprachpapagei
2#Aufruf: EchoLink-Menü
#Menü verlassen

Hilfe-Menü

Befehl   Funktion
0#Hilfe zu: Hilfe
1#Hilfe zu: Sprachpapagei
2#Hilfe zu: EchoLink
#Hilfe verlassen

EchoLink-Menü

Befehl   Funktion
0#Ansage: EchoLink-Hilfe
1#Ansage: bestehende Verbindungen
2#Ansage: lokale Node-ID
31#Aktion: verbinde zu einem zufälligen Link oder Relais
32#Aktion: verbinde zu einem zufälligen Konferenzserver
4#Aktion: letzte Verbindung wieder aufbauen
6*xxxxxx#Aktion: verbinde zu Node xxxxxx
#EchoLink verlassen



DB0XR Pausenfüller

Dieser Pausenfüller wurde von unserem Mitglied Wolfgang DK1CI erstellt. Wir danken Ihm recht herzlich hierfür.
