Vorstellung

Meine Name ist Hans-Jürgen Bersch, Jahrgang 1954, Funkamateur seit 1972.

Erst als DC1DU im Ortsverband Hagen O08, dann ab 1990 DH7AFG im Orstverband Berlin-Schöneberg D05 und seit Ende 1990 DL7ATR in D05 und jetzt in G26 OV Nordeifel.  Ich bin Mitglied im DARC und der ARRL.

Stellvertretender OVV bei D05 und OVV von G26 seit 2006.

Beruflicher Werdegang, Ausbildung als Meß-und Regelmechaniker, Studium physikalische Technik an der FH Hagen Abt. Iserlohn. Erste berufliche Tätigkeit 1977 bei der physikalisch technischen Bundesanstalt in Berlin. Dann Wechsel in die Industrie und Entwicklung von Software für Abgasprüfstände, medizinische Laboratorien, Auslegung von Kälteanlagen etc. Ab 1993 Leiter der Elektronikentwicklung bei einem amerikanischen Unternehmen. Zuerst in Berlin, dann in Belgien und seit 2015 in Aachen.

Seit dem 1.1.2020 im Ruhestand.

Beruflich hatte ich mit der EMV Prüfung von elektronischen Baugruppen wie Regelungen und Steuerungen für Kälte-Klima Anwendungen (z.B. Wärmepumpen, Klimaanlagen), Regelungen für  kommerzielle Kühlmöbel in Supermärkten, Frequenzumrichter für drehzahlgeregelte Verdichter und Sanftanlaufgeräte für einphasige Motoren zu tun. Bis 2015 Messungen bei externen Laboren,  ab 2015 in einem eigenen EMV Labor in Aachen.



Seit dem 1.6.2021 habe ich die Aufgabe als EMV Referent im Distrikt G übernommen.



Hans-Jürgen Bersch

DL7ATR

OVV G26

EMV Referent

Leitbild

Ich sehe meine Aufgabe als EMV Referent als Hilfe zur Selbsthilfe.



Ich habe auf treff.darc.de einen Konferenzraum für eine monatlichen Sprechstunde eingerichtet. Hier könnt ihr eure Probleme direkt mit dem EMV Referat des Distrikt G besprechen und wir können Weiterbildung oder Vorträge anbieten.



Der Link ist unter "EMV Sprechstunde" , als Termin ist erstmal der erste Donnerstag im Monat um 19: 00 Ortszeit festgelegt. Ich werden den Konferenzraum um 18:45 öffnen.



EMV Sprechstunde



Bei Bedarf können wir uns natürlich außerhalb der Sprechstunde in diesem Konferenzraum treffen.



EMV Referat Mitarbeiter

Ein Einzelkämpfer hat es schwer, ein Team kann mehr bewirken. Wer Interesse an einer Mitarbeit im EMV Referat des Distrikt G hat kann mich über das Kontaktformular oder direkt kontaktieren.

Mit Peter DF3ED aus G26 und Heinz DL2DAP aus G73 habe ich schon die ersten Mitstreiter gefunden.



Peter Schmücking

DF3ED

Stellvtr. OVV G26

EMV Referent G26

Unterstützung bei der Anzeige der ortsfesten Amateurfunkanlage nach BEMFV (Selbsterklärung)



Support

To top

Support

Hier findet ihr Informationen zu aktuelle und abgeschlossen Referats Aktivitäten im Distrikt G.

Teilweise haben diese Tätigkeiten vor meiner Zeit stattgefunden, sind aber der Vollständigkeit hier aufgeführt.

Titel: EMV Bericht Distrikt G

Autor: Hans-JürgenBersch
Datum: 18.11.21


Projekt Name

UHF 70cm

Anfangsdatum

Enddatum

Beschreibung

Resultat

BNetzA eingeschaltet

Projekt geschlossen

01.05.2021

01.06.2020

Störende Beinflussung auf 70cm, Träger auf 432.2 MHz
Kreuzpeilung zeigte einen Standort in der Nähe der BAB A3 südlich von Köln
Peilung im Nahfeld führte zu eine BAB Baustelle auf der A3
Theodolit auf der BAB Baustelle sendete GPS Korrekturdaten auf 432.2

Gerät stillgelegt

Projekt Name

VHF 2m

Anfangsdatum

Enddatum

Beschreibung

Resultat

BNetzA eingeschaltet

Projekt geschlossen

01.05.2021

01.06.2021

Störende Beinflussung auf UKW, Träger auf 144.0 MHz
Peilung durch betroffenen OM

USB3 Interface für digitale Betriebsarten
Oberwelle des 12 MHz Quarz

Projekt Name

KW 80m

Anfangsdatum

Enddatum

Beschreibung

Resultat

BNetzA eingeschaltet

Projekt geschlossen

01.05.2021


Störende Beinflussung auf KW, Störungen auf 80m bei 3626 MHz
Störsignal wandert
Peilung brachte kein eindeutiges Ergebnis
Termin mit Nachbarn brachte kein Ergebnis


Projekt Name

KW 40m

Anfangsdatum

Enddatum

Beschreibung

Resultat

BNetzA eingeschaltet

Projekt geschlossen

31.05.2021

10.10.2021

Störende Beinflussung auf KW, Keine weiteren Informationen bekannt
Messdienst war vor Ort
Zwecks weiterer Maßnahmen / Klärung meldet sich BNetzA-DO beim OM
Tel. Rücksprache mit Horst durch DL2DAP im September 2021
Besucg der BNetzA im Oktober 2021. Störquelle konnte ermittelt werden.
10.10.2021 abschliessende Besuch von Heinz , Horst ist mit dem Ergebnis zufrieden

Störsignal konnte um >20dB abgesenkt werden

Projekt Name

BEMFV Monschau

Anfangsdatum

Enddatum

Beschreibung

Resultat

BNetzA eingeschaltet

Projekt geschlossen

25.06.2021


Unterstützung bei der Anzeige einer ortsfesten Amateurfunkanlage
Termin Oktober 2021


Projekt Name

Altenheim

Anfangsdatum

Enddatum

Beschreibung

Resultat

BNetzA eingeschaltet

Projekt geschlossen

03.08.2021


Betriebsmittel ( Brandschutzschalter) unzureichend verträglich gegenüber Betrieb auf KW
Kontakt zum Hersteller ABB, ABB hat einen Schalter zur Prüfung im EMV Labor zugesagt. Brandschutzschalter beim EMV Referenten eingetroffen.
Kontakt mit EMV Labor für Prüfzeit
Informationen über Funktionsweise der Brandschutzschalter zusammen getragen. Brandschutzschalter erkennen Funken über einen HF Detektor


Projekt Name

E-Auto

Anfangsdatum

Enddatum

Beschreibung

Resultat

BNetzA eingeschaltet

Projekt geschlossen

14.09.2021


Störende Beinflussung im Abstand von 4 kHz auf KW wenn e-Auto geladen wird
OM hat Kontakt zum Hersteller des Fahrzeug aufgenommen
Vor Ort Termin abstimmen


Projekt Name

VHF 2m Monschau

Anfangsdatum

Enddatum

Beschreibung

Resultat

BNetzA eingeschaltet

Projekt geschlossen

18.09.2021


Träger auf 144.008 MHz und 144.011 MHz
Peilung durch OM ergibt Standort in 90°
Peilung durch DL7ATR ergibt Standort in 90°
Termin für Nahfeld Peilung demnächst


Projekt Name

DL8DAK SolarEdge

Anfangsdatum

Enddatum

Beschreibung

Resultat

BNetzA eingeschaltet

Projekt geschlossen

14.10.2021


Seit dem 15.08.2021 wurde(n) nachfolgende Störung(en) zu folgenden Zeiten beobachtet:
1. Ein Spektrum digital modulierter Signale im Abstand von 200 KHz von 14.0 bis 30 MHz mit Rausch-Artefakten zwischen den Spektrallinien. Diese Störsignale treten nur zu Tageslichtzeiten auf.
2. Ca. 15 dB starker, breitbandiger Rauschanstieg im 144 MHz Band 24h pro Tag. An bedeckten Tagen oder nach 17:00 Uhr kommen noch die Spektrallinien im Abstand von 200 KHz bzw. 100 KHz bis zum Sonnenuntergang dazu.
3. Die Richtung des Feldstärkemaximums liegt bei ca. 315° von meinem Antennenstandort aus.
16.11.2021
Besuch der BNetzA aus Köln. Hans-Jürgen DL7ATR und Peter DF3ED vom EMV Referat waren vor Ort um den OM zu unterstützen. Wetterbedingungen : Bewölkt, kein Sonnenschein. Messung de BNetzA an der Antenne des OM, dann Freifeldmessung im Abstand von 15m zur vermuteten Störquelle. Ergebnis Träger 10 dB unter Grenzwert. BNetzA wird einen zweiten Termin bei Sonnenschein vornehmen.


Projekt Name

VDSL

Anfangsdatum

Enddatum

Beschreibung

Resultat

BNetzA eingeschaltet

Projekt geschlossen

01.11.2021


Seit Juli/August 2021 fällt der VDSL Zugang bei Sendebetrieb im Bereich 3-30 MHz aus und baut erst nach mehreren Minuten wieder auf.
Vor Juli war Betrieb mit 750W problemlos möglich, jetzt Ausfall bei Sendeleistungen zwischen 5 und 20W. Klappferrite auf VDSL Leitung und Stromversorgungskabel haben keine Verbesserung gebracht. Modem DrayTek Vigor 130
BNetzA fühlt sich nicht zuständig und hat an Telekom verwiesen.


Projekt Name

160M Störung

Anfangsdatum

Enddatum

Beschreibung

Resultat

BNetzA eingeschaltet

Projekt geschlossen

12.11.2021


Störung auf 160m, Träger alle 5 kHz, Pegel bis -70 dBm
18.11.2021
Peilung mit Malahit und Loop Antenne. Mögliche Störquelle Fabrikgebäude in ca. 500m Entfernung. OM wird Kontakt zum Eigentümer aufnehmen um weitere Vorgehensweise zu besprechen



Seite 1/7

Dokumente

To top

Hier findet ihr Links ( z.B. zur Störmeldung des DARC EMV Referats ), Dokumente zu aktuellen EMV Problemen, Vorträge, Anleitungen ....

Einige Links bzw. Dokument können nur aufgerufen werden wenn man mit den DARC Zugangsdaten angemeldet ist.

Störmeldung BNetzA

Störungen durch Solaranlagen mit Optimierern

Bei Solaranlagen werden unter den Solarpaneelen Optimierer eingesetzt um den Strom bei Abschattung eines oder mehrerer Paneele konstant zu halten. Diese Optimierer sind durch Störspektren vom KW Bereich bis weit in den VHF Bereich aufgefallen. Typisches Kriterium ist ein Träger alle 200 kHz bzw. 100 kHz und eine Rauschglocke zwischen den Trägern.

Dieses Problem wurde schon sehr intensiv in der Schweiz behandelt.

Hier findet ihr Dokumente die diese Problematik gut erklären.

Die Rechteinhaber haben die Genehmigung zur Verwendung der Dokumente erteilt.

Empfangsstörungen durch Photovoltaik mit Power Optimizer
Funkverkehr empfindlich gestört

Wenn ihr von solchen Störungen beinflusst seid, bitte unbedingt eine Meldung an die BNetzA mit Kopie an  den DARC und das EMV Referat. Wir unterstützen gerne bei der Meldung.

Störungen durch Solarwechselrichter

Im Bereich von 300kHz bis ca. 21.5MHz treten alle 45kHz Träger auf. Die Träger sind 24/7 vorhanden.

Durch eine Peilung konnte die Störung vermutlich einer Solaranlage auf dem Dach eines Nachbarhauses zugeordnet werden.

Eine Störmeldung an die BNetzA ist in Arbeit.

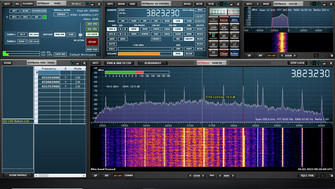

80m Band

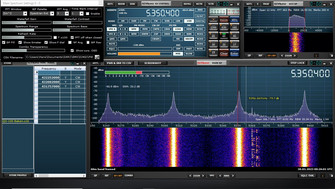

60m Band

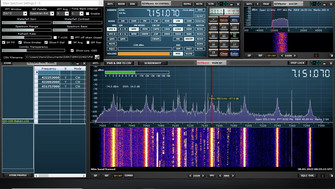

40m Band
30m Band

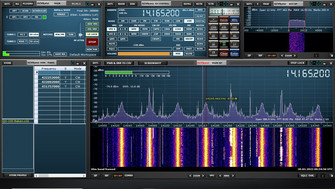

20m Band


Störungen durch Balkonsolaranlagen

Balkonsolaranlagen mit einer Leistung bis 600W können von jedem installiert werden. Die Anlage muss nur beim lokalen Netzversorger angemeldet werden.

Mario DJ7UA hat sich eine Balkonsolaranlage besorgt und installiert. Er hat die Anlage vermessen und eine Grenzwerteüberschreitung um ca. 20dB festgestellt. Durch aufwendige Enstörung mit DC und AC Filtern konnten die zulässigen Grenzwerte eingehalten werden.

Es ist der politische Wille solche Anlagen zu fördern und damit besteht ein großes Risiko das ein großer Frequenzbereich gestört wird. Jeder ist aufgerufen die Bänder zu beoachten und auf Störungen die möglicherweise von Balkonsolaranlagen ausgehen zu reagieren.

Macht eine Meldung an das EMV Referat und den DARC.

Wenn der Link nicht angezeigt wird, bitte anmelden.

Störungen durch Windkraftanlagen

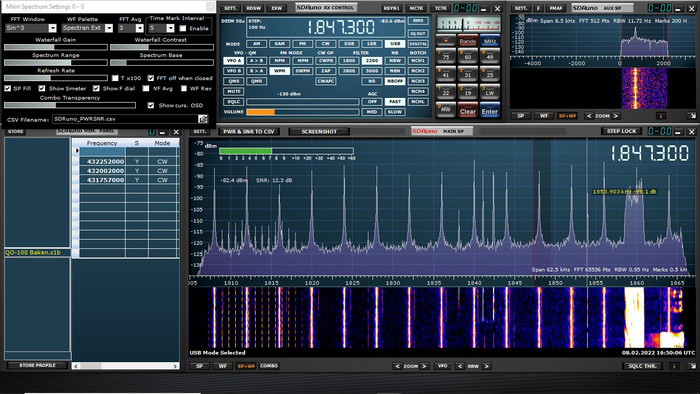

Das EMV Referat erreichte eine Störmeldung "Träger alle 4 kHz im 160m Band". In einer Messkampagne wurden eine Windpark mit fünf  Windkraftanlagen als vermutliche Störquelle ermittelt.





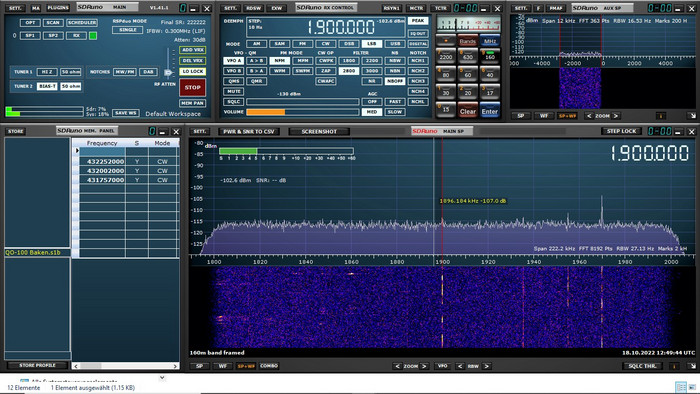

Nach Kontaktaufnahme mit dem Hersteller der Windkraftanlagen wurde bei einem Wartungstermin in alle fünf  Windkraftanlagen Filtern und weitere Entstörmittel eingebaut. Danach waren die 4 kHz Träger im 160m Band verschwunden.



Vortrag EMV Produkt Prüfungen

Dieser Vortrag über Europäische Regulierung und EMV Produkt Test wurde bei G26 und der Veron Süd-Limburg gehalten. Bei Interesse kann er auch bei anderen Ortsverbänden gehalten werden.

Wenn der Link nicht angezeigt wird, bitte anmelden.

QRM Estimator

Der DARC stellt auf der Seite https://www.darc.de/der-club/referate/emv/emv-abhilfemassnahmen/ das Programm QRM Estimator zur Verfügung. Mit dem Programm können Pegelüberschreitungen abgeschätzt werden. Hier ist eine kurze Anleitung um Fehler bei der Benutzung zu vermeiden.

Wenn der Link nicht angezeigt wird, bitte anmelden.

ENAMS

Der DARC e.V. betreibt ein Messnetz mit 50 ENAMS-Stationen.

ENAMS steht für Electrical Noise Area Measurement System und ist ein über Deutschland verteiltes automatisches Empfangssystem zur Erfassung des Störpegels im Frequenzbereich von 66 kHz bis 31 MHz.

Im Distrikt G befinden sich Messstationen in Bonn, Kerpen und Solingen. International sind Messstationen in Belgien, UK, Österreich, Schweiz, USA und Neuseeland. Die weiteste Station ist in der Antarktis bei der Neumeyer III Station.

Über den folgenden Link kommt ihr auf die Webseite des ENAMS Systems.



ENAMS System



Hier könnt ihr eigene Auswertungen vornehmen. Unter "Diagram Auswertungen" könnt ihr die Station, das Datum und den Datensatz auswählen. Es gibt einen Datensatz für den gesamten Tag und vier sechs Stunden Datensätze. In den verschiedenen Datensätzen sind unterschiedliche Auswertungen möglich.



  • Heat Map
  • Noise Floor
  • Spectren



Einfach mal spielen !! Bei Fragen an das EMV Referat wenden.
