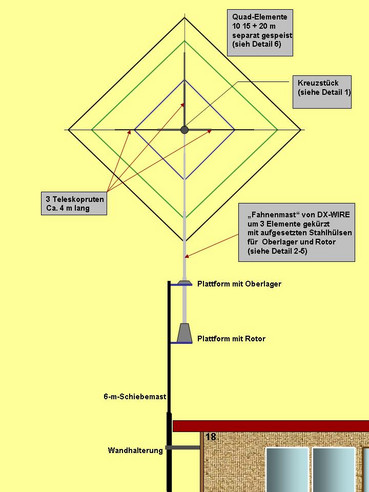

Die Quad-Antennen für 10, 15 und 20 Meter

Wert gelegt wurde auf eine sehr leichte Bauweise und eine Antenne, welche problemlos durch einen Single-OP vor dem Contest montiert und danach wieder demontiert werden kann.  Darüber hinaus soll sie  aber auch gute Ergebnisse im Contestbetrieb bringen. Die Entscheidung fiel zugunsten von 1-Element-Quad-Antennen, da bei diesen bereits eine gute Seitendämpfung zu verzeichnen ist und im Contestbetrieb gleichzeitig eine bidirektionale Strahlung aus der Breitseite erfolgt, also erheblich weniger gedreht werden muss und somit flexibler und effektiver gearbeitet werden kann.  Die Einspeisung der 3 Quadelemente wurde direkt vorgenommen, d.h. das Koaxkabel (RG58) wurde direkt an die Schleifen angeschlossen, ohne Ballun. Dazu wurden sehr kleine Einführungen aus der Elektrobranche "umfunktioniert", bei 100 Watt kein Problem, und mit Kunstharz vergossen. Es können natürlich auch Viertelwellen-Transformatoren aus 75-Ω-Koaxkabel eingefügt werden. Durch die Einspeisung in den unteren Spitzen der Elemente erfolgt eine horizontale Polarisation. Die Elemente bestehen aus H07 V-K 1,5 qmm. Bei einem "Justageaufbau" flach auf der Erde liegend kann man, wenn die Quadelemente exakt ausgerichtet sind, farbliche Markierungen an den drei oberen Angelruten anbringen. Das vereinfacht den späteren Aufbau erheblich. Werden die Angelruten später auf das Kreuz gesteckt, können die Elemente an den gekennzeichneten Stellen befestigt werden, die untere Spitze der Quad`s ergibt sich dann im aufgerichteten Zustand von selber. Die Befestigung erfolgt jeweils mit kleinen Kabelbindern.

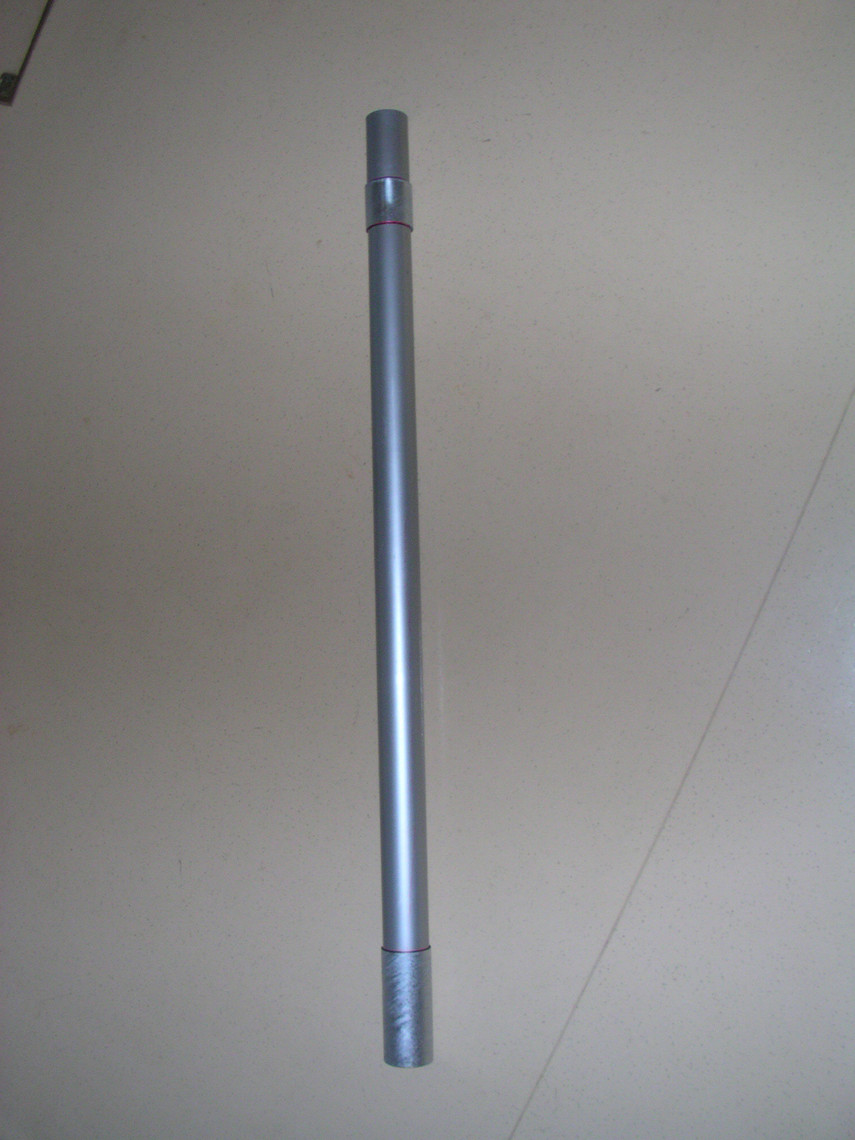

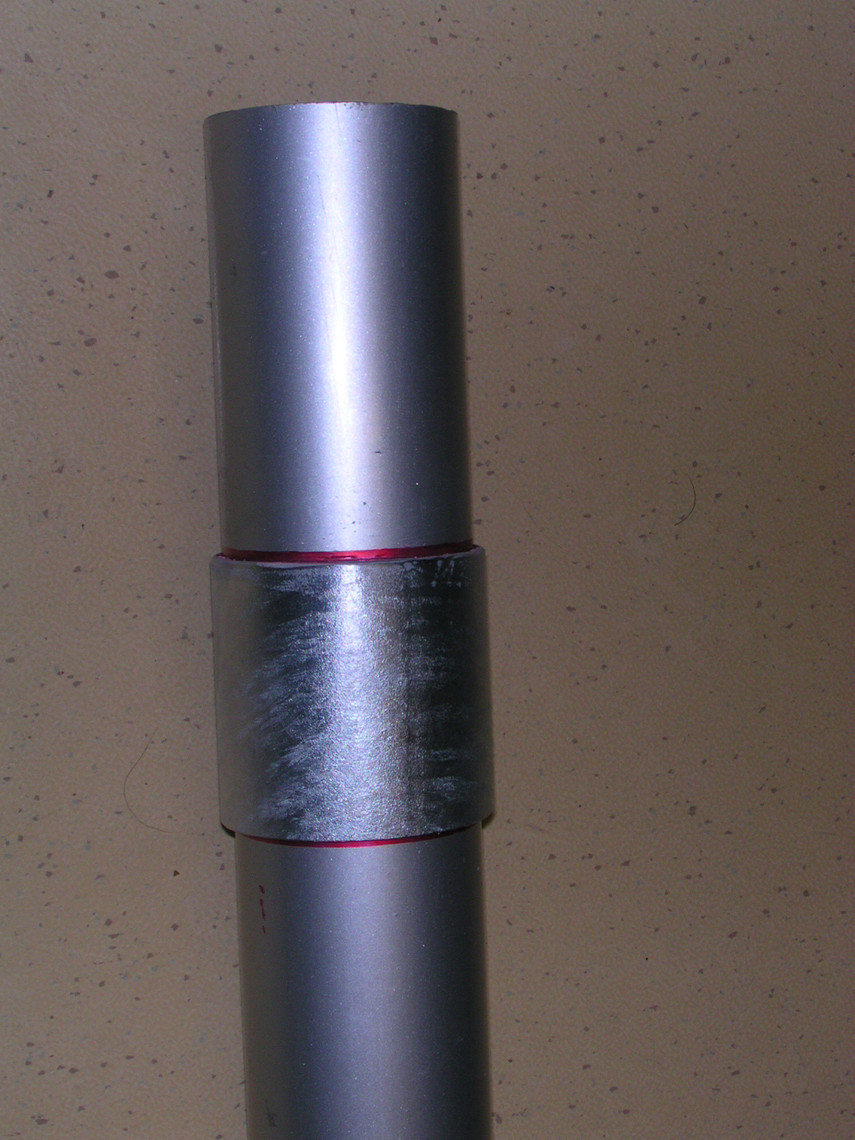

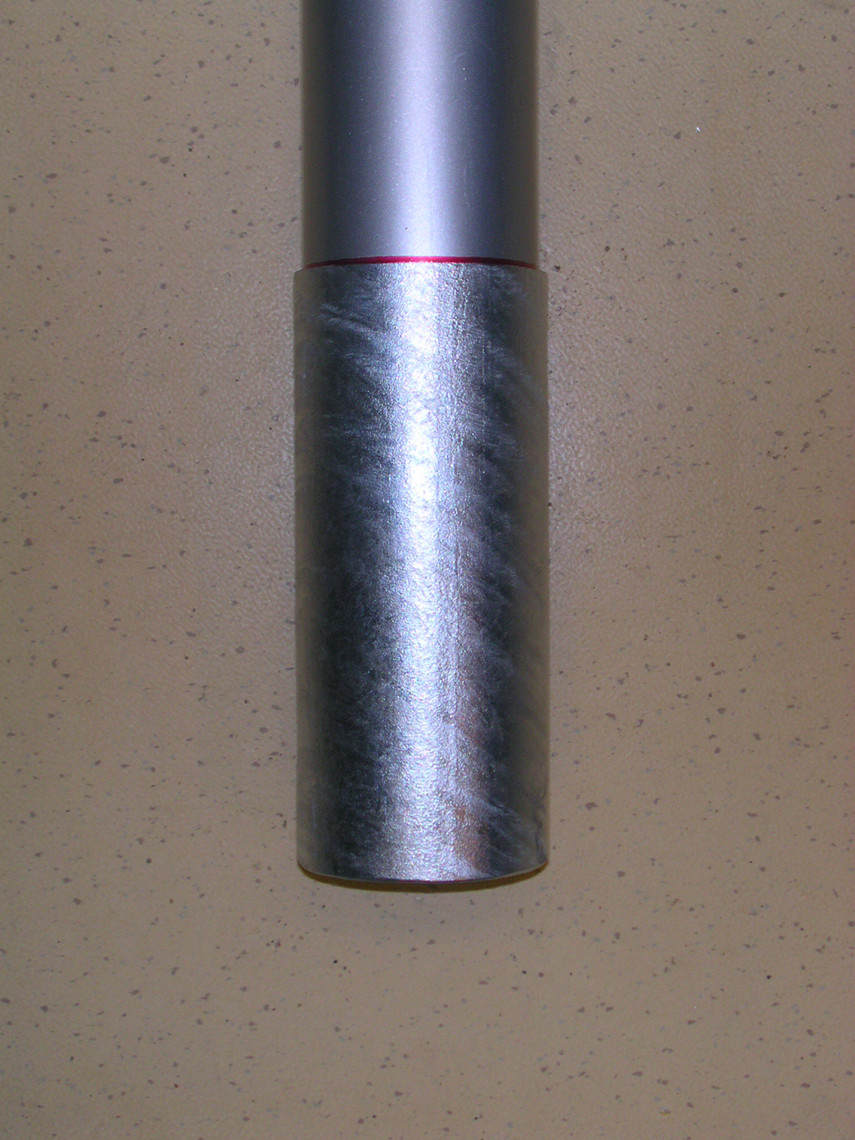

Der ca. 8,5 m lange "Fahnenmast" von ...DX-Wire... wurde um 3 Elemente, auf ca. 6 m gekürzt um dem ohnehin stabilen GFK-Mast noch mehr Stabilität zu verleihen. Als "Nachfolgemodel" dürfte sich der 10m-Mast "EXTRA" in abgewandelter Form ebensogut dafür eignen. Um Schäden am GFK-Mast durch die Backen des Rotors und die Klemmschrauben des Oberlagers zu vermeiden, habe ich an den entsprechenden Stellen Stahlhülsen mit einem Aussendurchmesser von 60 mm und einer Wandstärke von ca. 2 mm mit Kunstharz auf das Basisrohr aufgeklebt.

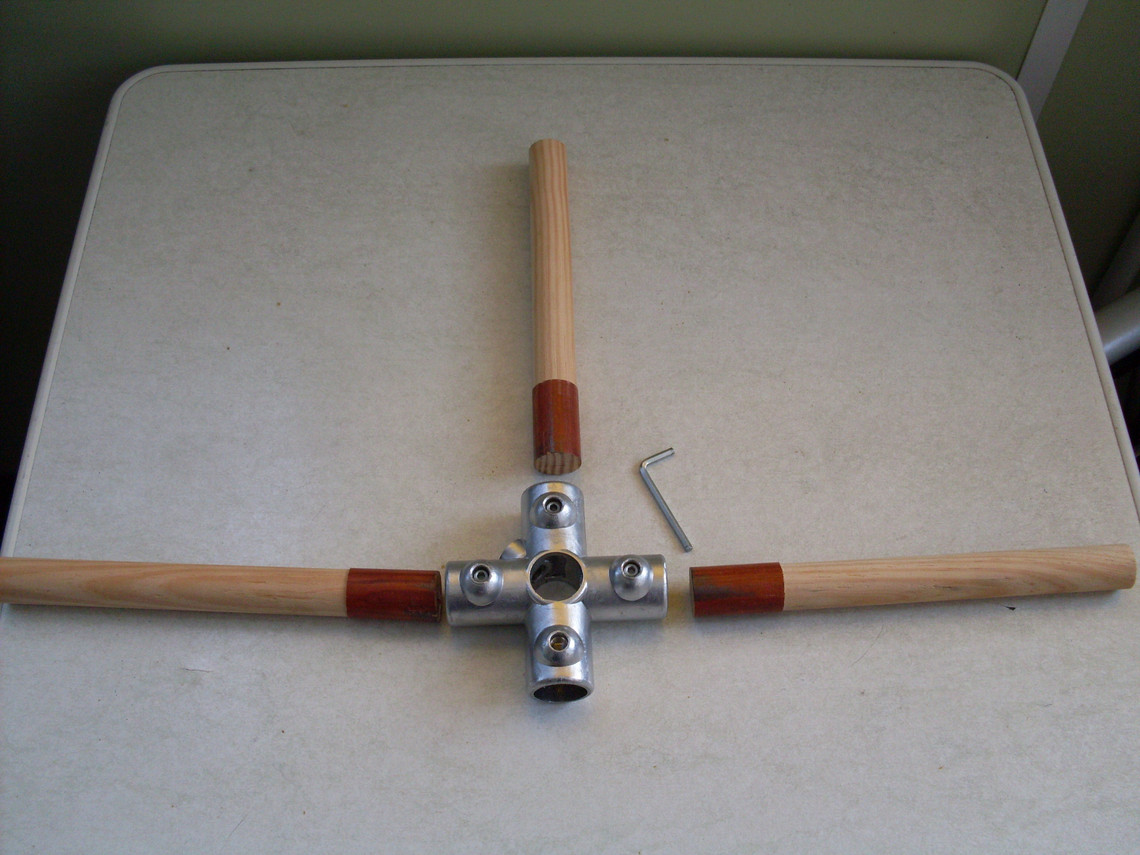

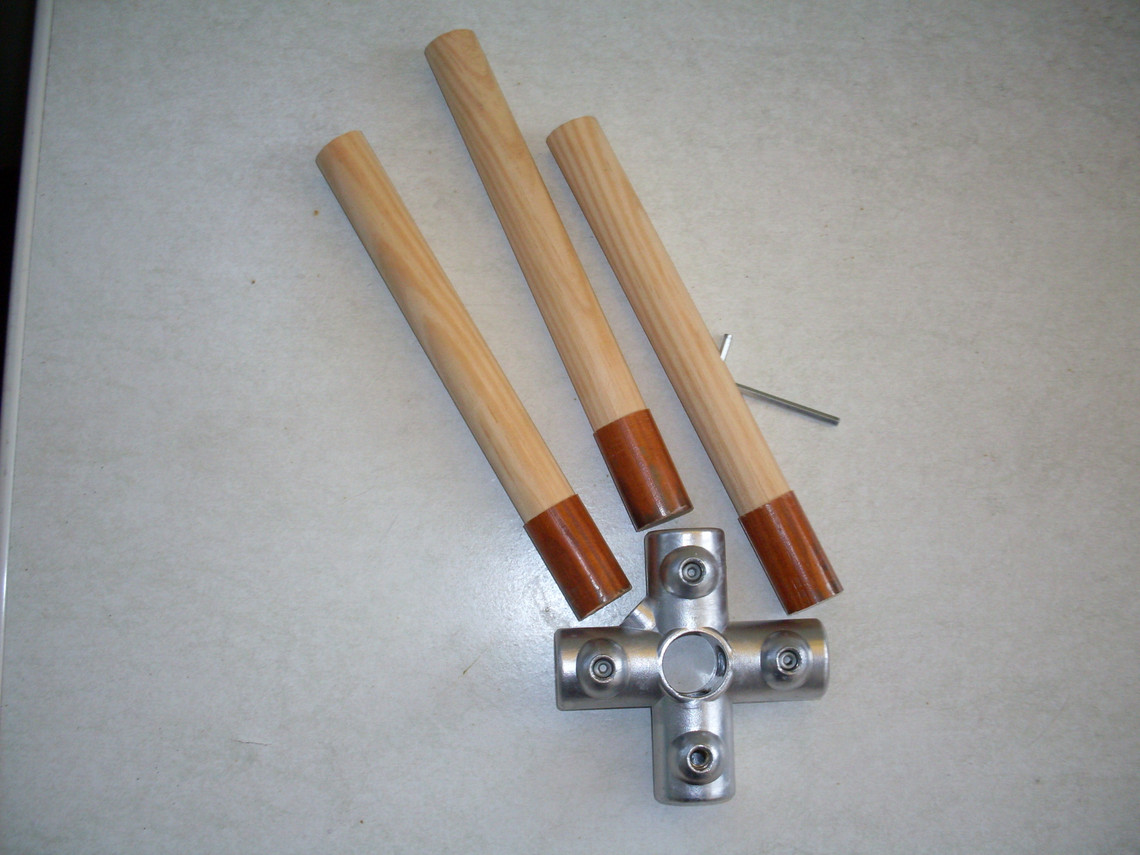

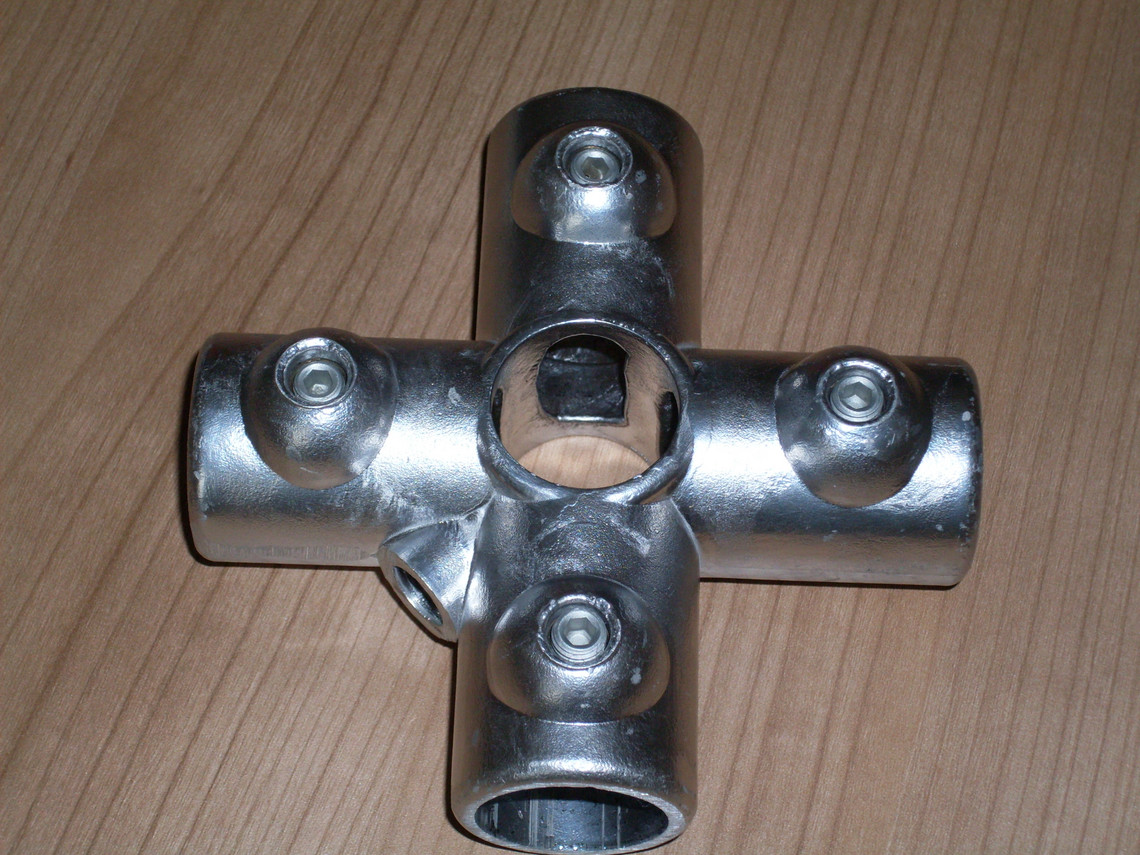

Das Kreuz aus Aluminium habe ich passend zu den als Elementhalter verwendeten 5-m-Angelruten ...hier... beschafft. Es wurde mit entsprechend gefertigten Hartholzteilen (25cm-Stücke von 28 mm Gardinenstangen, leicht konisch bearbeitet)so ergänzt, daß die drei auf 4 m gekürzten Angelruten aufgesteckt werden können. Ebenso wurde ein Hartholzteil für den Übergang vom GFK-Mast zum Kreuz gedrechselt und im letzten Elemet des Mastes eingeklebt. Unter der angegebenen Adresse für das Kreuz sind weitere, hervorragend für den Antennenbau geeignete Formteile in diversen Größen erhältlich.

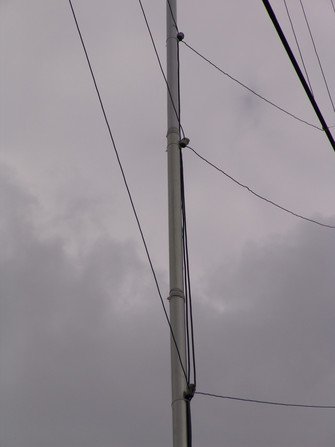

Die Stoßstellen des Mastes werden mit Coroplast® gegen das selbständige Zusammenrutschen  während der Contesttage gesichert. Ein zusätzlicher Kabelbinder ist auch nicht verkehrt. Beim Zusammenbau habe ich auf die senkrechte Angelrute ein Abspannung MAB34 gesteckt, sie sitzt locker auf der unteren Verschraubung der Angelrute, also direkt über dem Kreuz. Diesen Abspannteller nutze ich als "Sicherheit" bei starkem Wind. Dazu lasse ich 4 Abspannleinen (Dyneema 3 mm) am Mast herunterhängen, um sie im Bedarfsfall bei entsprechendem Wind an vorbereiteten Heringen zu befestigen. Die Praxis hat gezeigt, das eine Abspannung in Hauptwindrichtung meistens genügt. Dann macht das Drehen auch kein Problem, selbst bei zwei Abspannungen nicht, denn wie oben gesagt, braucht ja nur bis zu 180 Grad gedreht werden um alle Richtungen zu erreichen!

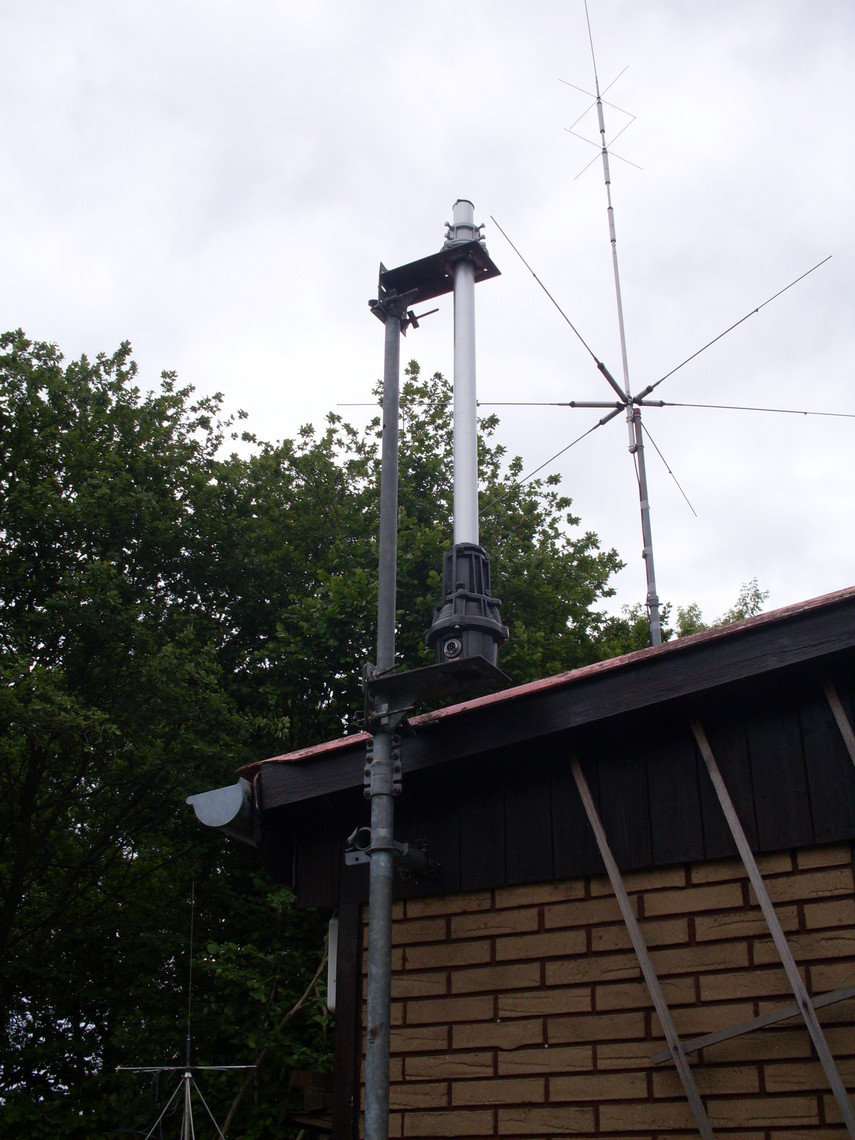

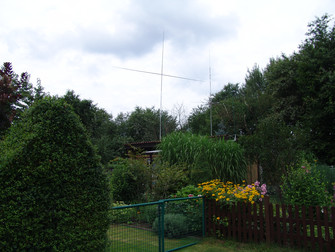

Rotor und Oberlager werden mit den entsprechenden Plattformen an einem 6-m-Stahlschiebemast montiert, welcher am Bungalow befestigt ist. Die Höhe bis zum Zentrum der Quad`s beträgt somit ca. 11 m, die Gesamthöhe 15 m bei einem Drehradius von 4 m. Wo immer ein Standrohr vorhanden ist, kann diese Antenne montiert und betrieben werden, selbst ohne Erhöhung bringt sie bereits gute Ergebnisse! Im ersten Versuch (WAEDC 2009) wurde das ganze ohne Rotor montiert und noch von Hand gedreht. Auch das ist eine Lösung für den portablen Betrieb, wenn auch nicht so komfortabel.

Wichtiger Hinweis: Beim Einsatz von GFK-Masten sollten unbedingt die Hinweise von DK1RP, Peter, beachtet werden, sie sind ...hier... zu finden! Diese Leichtbauweise ist nicht für den Dauerbetrieb vorgesehen und gewiß auch nicht für den Einsatz bei höheren Windstärken geeignet. Eine Haftung bei eventuellem Nachbau wird nicht übernommen!
