23-cm-Interdigitalfilter

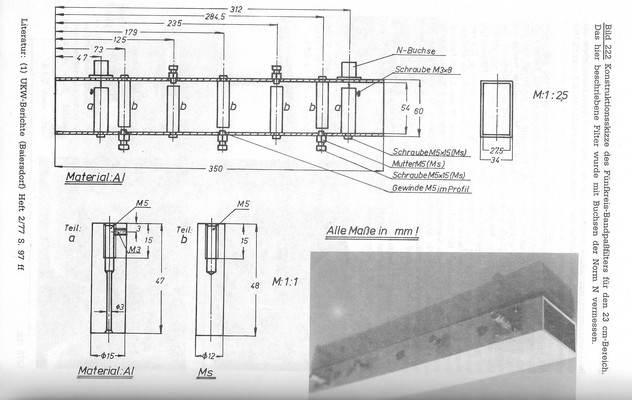

Bezugnehmend auf dem Beitrag von Jim, KH6HTV (CQ-DL 07/24) habe ich im Bild eine Bauanleitung / Konstruktionsskizze für ein solches 23-cm-Interdigitalfilter angefügt. Habe diese in der UHF-Unterlage Band I/II von Karl Weiner DJ9HO gefunden (Erstveröffentlichung UKW-Berichte 2/77).

23-cm-Interdigital-Filter

 Ich habe dieses Filter selbst nachgebaut und Manfred May, DJ1KF (sk), hat es mir durchgewobbelt und abgeglichen.

Da ich damals bereits Voll-Duplex-ATV-Bildtelefonbetrieb (TX 70-cm-AM-ATV, gleichzeitig RX 23-cm-FM-ATV) gemacht habe und mit einem "scheunentorbreiten" Satellitenreceiver das 23-cm-ATV-Signal meiner Gegenstation empfangen habe, ergab sich die dringende Notwendigkeit, die dritte Oberwelle meines eigenen TX Signales in dem 23-cm-Sat-TV-Empfänger zu unterdrücken. Mit dem 5-kreisigen schmalen Interdigitalfilter ist mir das sehr gut gelungen.

Eine Verbesserung gegenüber der Originalbeschreibung möchte ich hier noch empfehlen:
Karl Weiner verwendet in seinem Bauvorschlag normale M5-Schrauben mit metrischem Gewinde. Ich habe dabei festgestellt, wie kritisch der Abgleich ist. Daher empfehle ich die Verwendung von Schrauben mit Feingewinde. Diese haben eine geringe Gewindesteigung und das Filter lässt sich präziser und einfacher abgleichen, denn bei normalen Schrauben kann eine halbe Umdrehung schon zu viel sein....

Viel Spaß beim Nachbau es vy 73

Martin, DG9KS (AGAF1840)
